تركيب وحدة القرص الصلب

1. أوقف تشغيل الطابعة بالضغط على الزر .

2. افصل جميع الكبلات‏،  مثل سلك الطاقة وكبل USB.

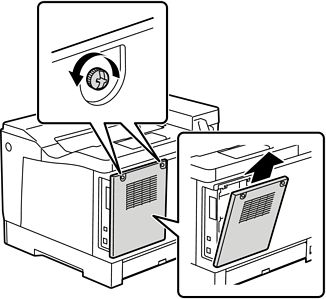

3. أرخِ المسمارين ثم أزل الغطاء.

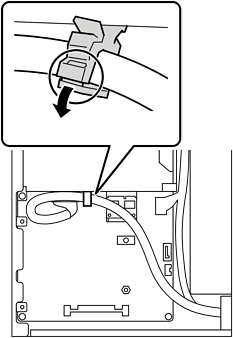

4. أزِل الكبل من المشبك.

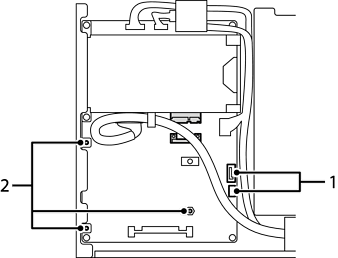

5. راجع ما يلي لتحديد مكان وضع وحدة القرص الصلب.



   *1‏: منفذ الكبل

   *2‏: مواضع المسامير

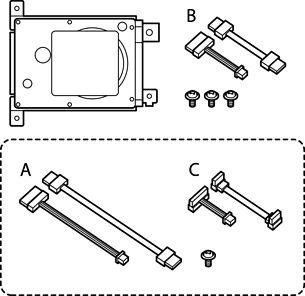

6. تأكد من العناصر داخل العبوة.


   ملاحظة:

   لا يتم استخدام المجموعتين أ و ج المؤلفتين من كبلات ومسمار واحد.

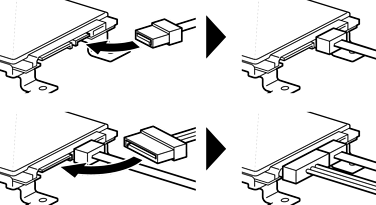

7. وصِّل الكبلين بوحدة القرص الصلب.

   تأكد من توصيل الكبلات في الاتجاه الصحيح‏،  كما هو موضح أدناه.



8. ضع وحدة القرص الصلب من خلال المحاذاة بين كل من الفتحات وفتحات المسامير في الطابعة‏،  ثم أحكم تثبيت وحدة القرص الصلب في موضعها باستخدام ثلاثة مسامير.

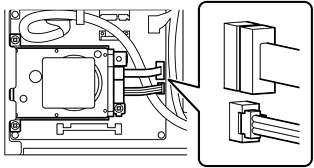

9. وصِّل الكبلين بلوحة الدائرة الكهربائية.



10. أحكم تثبيت الكبل بالمشبك.

11. أعد تركيب الغطاء الخلفي‏،  كما هو موضح أدناه.



12. أحكم تثبيت الغطاء الخلفي بمسمارين.



13. قم بتوصيل سلك الطاقة وكبل USB اللذين تمت إزالتهما.

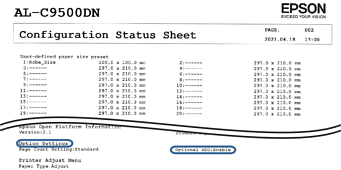

14. بعد تركيب وحدة القرص الصلب‏،  اطبع Configuration Status Sheet للتحقق من صحة تركيب وحدة القرص الصلب.
