HDD를 설치할 때 드라이버를 준비하십시오.
전원을 끄고, 전원 코드를 뽑은 후, 모든 배선이 분리되어 있는지 확인합니다. 코드가 손상되어 감전 또는 화재가 발생할 수 있습니다.
지정된 HDD(모델 번호: C12C934441)를 사용합니다. 다른 HDD를 설치하면 작동을 보장할 수 없습니다.
정전기 방전은 프린터 부품을 손상시킬 수 있습니다. HDD를 장착하기 전 반드시 접지하여 인체의 정전기를 방전시키십시오.
HDD를 조심스럽게 다루십시오. 무리한 힘을 가하면 부품이 손상될 수 있습니다.
버튼을 눌러 프린터의 전원을 끕니다.
전원 코드 및 USB 케이블과 같은 모든 케이블을 분리합니다.

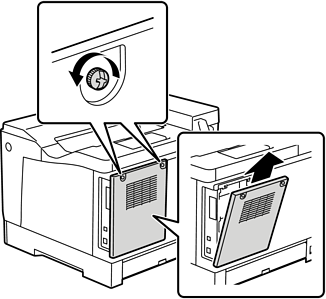

두 개의 나사를 풀고 후면 덮개를 제거합니다.
클램프에서 케이블을 제거합니다.

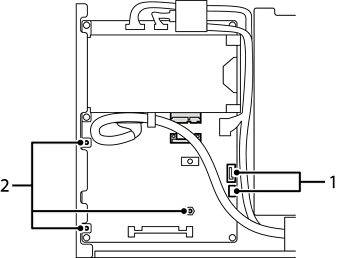

HDD를 배치할 위치를 확인하려면 다음을 참조하십시오.
*1: 케이블 콘센트
*2: 나사 위치

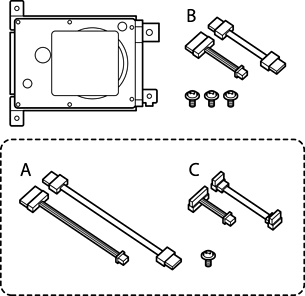

번들 아이템을 확인하십시오.
나사 1개와 케이블 세트 A와 C는 사용되지 않습니다.

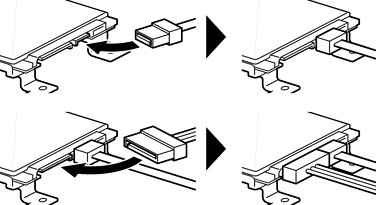

두 개의 케이블을 HDD에 연결합니다.
아래 그림과 같이 올바른 방향으로 케이블을 연결했는지 확인하십시오.
각 구멍을 프린터의 나사 구멍과 정렬하여 HDD를 놓은 다음 3개의 나사로 HDD를 제자리에 고정합니다.

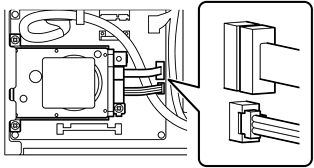

두 개의 케이블을 회로 기판에 연결합니다.
클램프로 케이블을 고정합니다.
아래와 같이 후면 덮개를 다시 부착합니다.
두 개의 나사로 후면 덮개를 고정합니다.
제거한 전원 코드와 USB 케이블을 연결합니다.

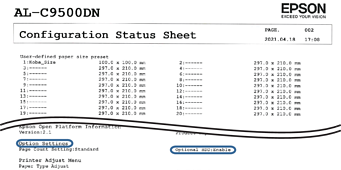

HDD를 설치한 후 구성 상태 시트를 인쇄하여 HDD가 올바르게 설치되었는지 확인하십시오.
설치된 HDD를 제거하지 마십시오. 다시 설치하면 HDD에 저장된 데이터를 보장할 수 없으며, 삭제 될 수 있습니다.
수리 또는 프린터 운반을 위해 HDD를 제거하면 데이터가 손실될 수 있습니다. 옵션 HDD 사용 안 함을 선택했는지 확인한 다음, 설치 절차의 역순으로 HDD를 제거하십시오.
