HDD'yi takarken bir tornavida hazırlayın.
Gücü kapattığınızdan, güç kablosunun fişini çıkardığınızdan emin olun ve tüm kabloların devrelerinin kesildiğini kontrol edin. Kablo, elektrik çarpması veya yangınla sonuçlanacak şekilde hasar görmüş olabilir.
Belirtilen HDD’yi takın (model numarası: C12C934441). Başka HDD'ler takılırsa, çalışma garanti edilemez.
Elektrostatik deşarj yazıcının bölümlerine hasar verebilir. HDD’yi takmadan önce topraklamaya dokunarak statik elektriği vücudunuzdan boşalttığınızdan emin olun.
HDD'yi dikkatli bir şekilde tutun. Aşırı kuvvet uygulamak, bileşenlere zarar verebilir.
düğmesine basarak yazıcıyı kapatın.
Güç kablosu ve USB kablosu gibi tüm kabloların bağlantılarını kesin.

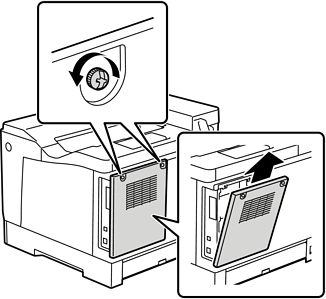

İki vidayı gevşetin ve ardından arka kapağı çıkarın.

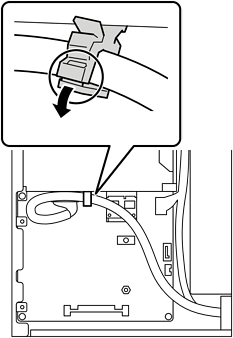

Kabloyu kelepçeden çıkarın.

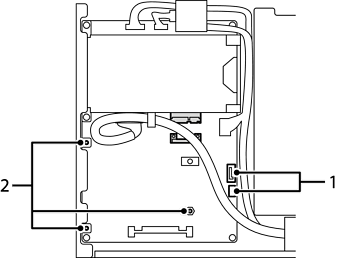

HDD'nin nereye yerleştirileceğini belirlemek için aşağıdakilere bakın.
*1: Kablo çıkış ucu
*2: Vida konumları

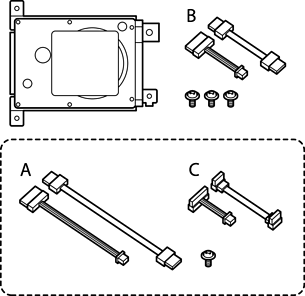

Paketlenen öğeleri onaylayın.
Bir vida ve A ve C kablo setleri kullanılmaz.

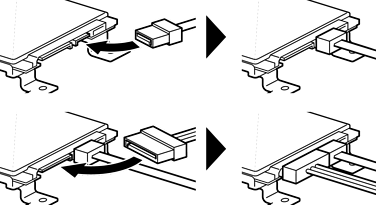

İki kabloyu HDD'ye bağlayın.
Kabloları aşağıda gösterildiği gibi doğru yönde bağladığınızdan emin olun.
Her bir deliği yazıcıdaki vida delikleriyle hizalayarak HDD'yi yerleştirin ve ardından üç vidayla HDD'yi yerine sabitleyin.

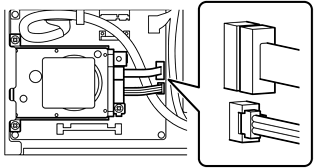

İki kabloyu devre kartına bağlayın.
Kabloyu kelepçeyle sabitleyin.
Arka kapağı aşağıda gösterildiği gibi tekrar takın.
Arka kapağı iki vidayla sabitleyin.
Çıkarılan güç kablosunu ve USB kablosunu bağlayın.

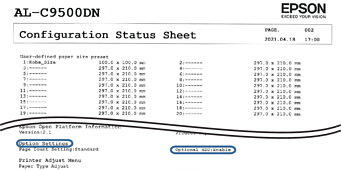

HDD’yi taktıktan sonra, HDD’nin doğru şekilde takıldığını kontrol etmek için bir Yapılandırma Durum Sayfası yazdırın.
Takılı HDD’yi çıkarmayın. Tekrar takarsanız, HDD'de depolanan veriler garanti edilemez ve silinebilir.
Onarım yapmak veya yazıcıyı taşımak için HDD'yi çıkarırsanız, veriler kaybolabilir. İsteğe bağlı HDD devre dışı öğesini seçtiğinizden emin olun ve ardından takma prosedürünün ters sırasıyla HDD’yi çıkarın.
