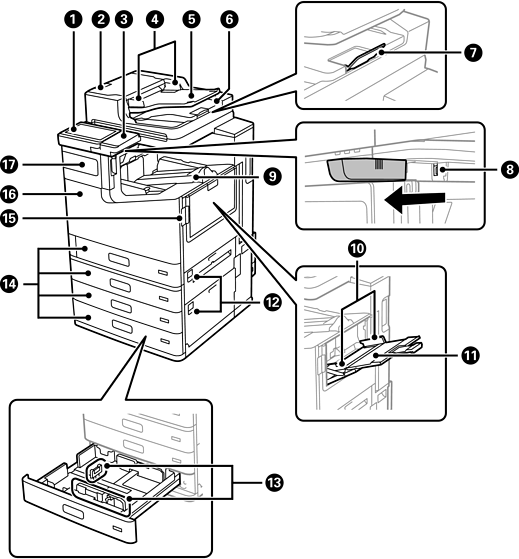

Bedienfeld |
Das Bedienfeld zeigt den Druckerstatus an und ermöglicht Ihnen die Bedienung oder Auswahl der Einstellungen. |
|
|
ADF-Abdeckung (F) |
Öffnen Sie diese, um gestaute Vorlagen aus dem ADF zu entfernen. |
|
|
Authentifizierungsgerätetabelle |
Ermöglicht Ihnen die Anbringung eines vom Drucker unterstützen Authentifizierungsgerätes. Anschließend können Sie sich am Drucker anmelden, indem Sie eine Authentifizierungskarte über den Drucker halten. |
|
|
ADF-Kantenführungen |
Schieben Sie die Schiene an die Vorlagenkante heran, damit die Vorlagen gerade in den Drucker eingezogen werden. |
|
|
ADF-Eingabefach |
Zieht Vorlagen automatisch ein. Es lassen sich mehrere Vorlagen in einem Durchgang einlegen. |
|
|
ADF-Ausgabefach |
Nimmt die vom ADF ausgegebenen Vorlagen auf. |
|
|
Stopper |
Verhindert, dass ausgeworfene Vorlagen aus dem ADF-Ausgabefach fallen. |
|
|
Wi-Fi-Geräteanschluss |
Installieren Sie die optionale Wireless-LAN-Schnittstelle-P1 zur Verbindung mit dem Wi-Fi. |
|
|
Fach „Vorderseite unten“ (K) |
Nimmt das ausgegebene Papier auf. |
|
|
Kantenführungen |
Schieben Sie die Kantenführung an die Papierkante heran, damit das Papier gerade in den Drucker eingezogen wird. |
|
|
Papierfach (B) |
Enthält Papier. Sie können die meisten für diesen Drucker verfügbaren Papiersorten einlegen. |
|
|
Abdeckung (E1, E2) |
Öffnen Sie diese Abdeckung, um gestautes Papier zu entfernen. |
|
|
Kantenführungen |
Schieben Sie die Kantenführung an die Papierkante heran, damit das Papier gerade in den Drucker eingezogen wird. |
|
|
Papierkassette 1, 2, 3, 4 (C1, C2, C3, C4) |
Enthält Papier. |
|
|
Abdeckung (J) |
Öffnen Sie diese Abdeckung, um gestautes Papier zu entfernen. |
|
|
Vorderabdeckung (L) |
Beim Entfernen von Papierstau oder beim Austauschen des Wartungskastens öffnen. |
|
|
Tintenpatronenabdeckung (A) |
Beim Austausch einer Tintenpatrone öffnen. Sie können die Abdeckung zum Schutz vor Diebstahl mit einem Vorhängeschloss versehen. |
|
|

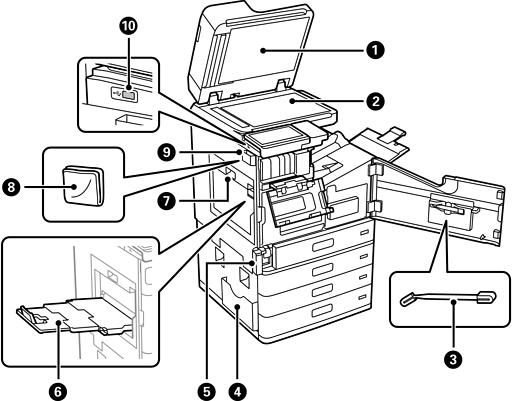

Dokumentabdeckung |
Verhindert das Eindringen von externem Licht beim Scannen. |
|
|
Vorlagenglas |
Legen Sie die Vorlagen ein. Sie können Originale, die nicht aus dem ADF eingezogen werden, wie Umschläge oder dicke Bücher, einlegen. |
|
|
Reinigungsstäbchen |
Zur Reinigung der Innenseite des Druckers. |
|
|
Dokumenthalter |
Bietet Platz für die Handbücher. Kann auch auf der Rückseite befestigt werden. |
|
|
Wartungskastenabdeckung (H) |
Beim Austauschen des Wartungskastens öffnen. Zunächst muss die Vorderabdeckung (L) geöffnet werden. Der Wartungskasten ist ein Behälter, der beim Reinigen oder Drucken überschüssige Tinte auffängt. |
|
|
Fach „Vorderseite oben“ (G) |
Nimmt das ausgegebene Papier auf. Je nach Papierqualität könnten Druckdaten mit mehreren Bildern oder Fotos dazu führen, dass sich das Papier wellt. Wenn es sich wellt, versuchen Sie es mit einem anderen Ausgabefach. |
|
|
Duplexeinheit (D1) |
Öffnen Sie diese Abdeckung, um gestautes Papier zu entfernen. |
|
|
Reinigungstuch |
Verwenden Sie es zum Reinigen der Glasoberflächen der Scannereinheit und des ADF. |
|
|
Reinigungstuchhalter |
Halter für das Reinigungstuch. |
|
|
Externer Schnittstellen-USB-Port |
Zum Anschließen von Speichergeräten. |
