AM-C10000 Series

Benutzerhandbuch

> Vorbereiten des Druckers und Vornehmen der ersten Einstellungen > Installation optionaler Zubehörelemente und Peripheriegeräte > Mounting eines Authentifizierungsgeräts > Anschließen des Authentifizierungsgeräts

Anschließen des Authentifizierungsgeräts

Schließen Sie Ihr Authentifizierungsgerät an den vorgesehenen Wartungsanschluss des Druckers an. Es funktioniert nicht, wenn es an einen anderen USB-Anschluss angeschlossen ist.

Hinweis:

Schließen Sie ein Authentifizierungsgerät an, das die gleiche Modellnummer hat wie das Authentifizierungsgerät, das zur Bestätigung der Authentifizierungskarte verwendet wurde.

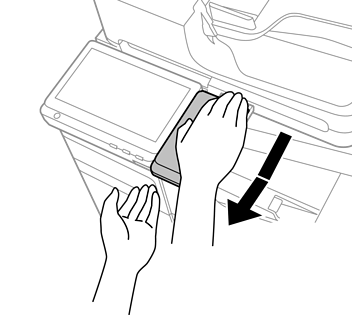

  1. Platzieren Sie Ihre Hand auf der Rückseite der Authentifizierungsgerätetabelle und ziehen Sie sie zum Entfernen nach oben und vorne.

    Stützen Sie die Authentifizierungsgerätetabelle beim Entfernen mit einer Hand, damit sie nicht herunterfällt.

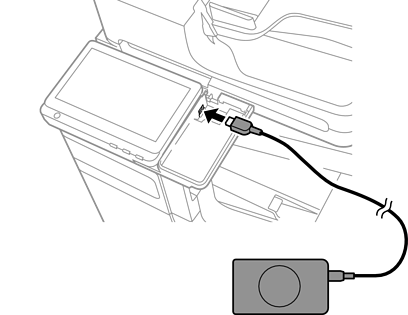

  2. Verbinden Sie das Authentifizierungsgerätekabel mit dem Serviceanschluss.

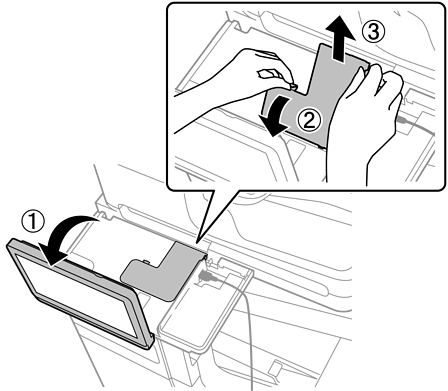

  3. Stellen Sie das Bedienfeld nach oben, greifen Sie den Riegel und den Vorsprung an der Seite der Kabelaufbewahrungsabdeckung und ziehen Sie die Abdeckung zum Entfernen zu sich.

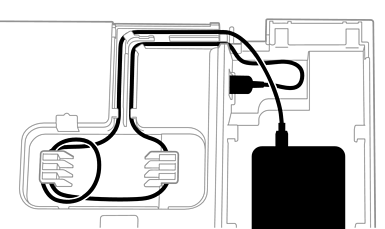

  4. Bewahren Sie das USB-Kabel auf und passen Sie die Position des Authentifizierungsgerätes nach Bedarf an.

  5. Bringen Sie die Abdeckung vorsichtig wieder an. Achten Sie darauf, dass das Kabel nicht eingeklemmt wird.

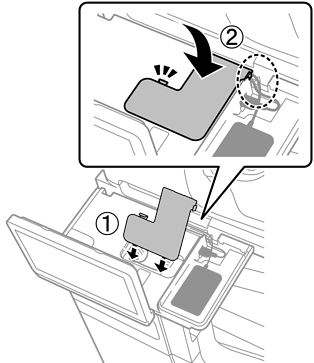

  6. Führen Sie das Kabel durch die Öffnung und bringen Sie die Authentifizierungsgerätetabelle an, wobei Sie darauf achten, dass das Kabel nicht gequetscht wird.

    Hinweis:

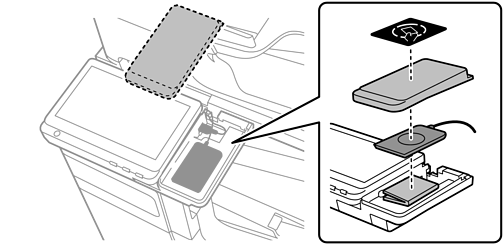

    Wenn Sie das Authentifizierungsgerät unter der Authentifizierungsgerätetabelle belassen möchten, platzieren Sie einen dicken Gegenstand (wie z. B. gefaltetes Papier) unter dem Authentifizierungsgerät, um es anzuheben. Verwenden Sie keinen Metallgegenstand oder ähnliche Gegenstände, die elektromagnetische Wellen erzeugen.

    Wenn das Authentifizierungsgerät nicht angehoben wird, werden die Authentifizierungskarten aufgrund der Betriebsbedingungen oder der Anforderungen des Authentifizierungsgeräts wie z. B. Kommunikationsreichweite möglicherweise nicht richtig gelesen.

  7. Führen Sie das Kabel durch die Öffnung und bringen Sie die Abdeckung der Authentifizierungsgerätetabelle an, wobei Sie darauf achten, dass das Kabel nicht gequetscht wird.

    Hinweis:

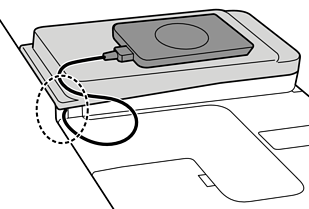

    Bewahren Sie übermäßige Kabellänge an dem Ort zwischen Scannereinheit und Bedienfeld auf. Positionieren Sie das Kabel so, dass es bei Anpassung des Bedienfeldwinkels nicht gequetscht wird.

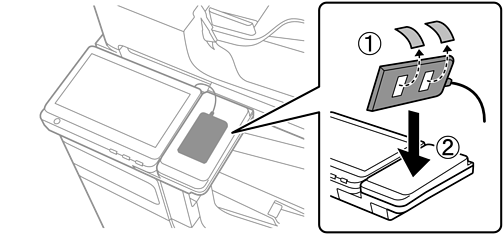

  8. Befestigen Sie das Authentifizierungsgerät mit zwei Stücken doppelseitigem Klebeband an der Oberseite der Authentifizierungsgerätetabelle.
