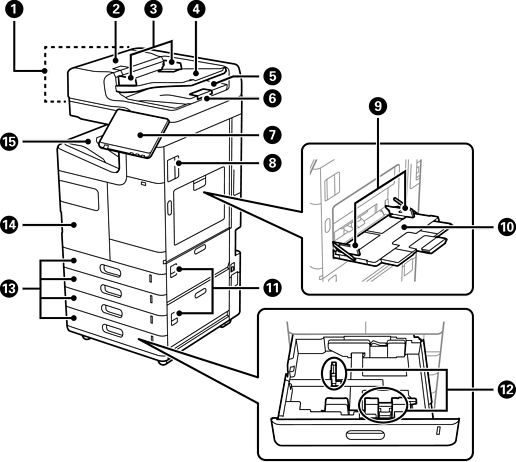

Avant

ADF

Permet d’insérer automatiquement les documents originaux.

Capot de l'ADF (F)

Ouvrez-le pour retirer les originaux coincés dans le ADF.

Guide latéral du ADF

Permet d’insérer les documents originaux droits dans l’imprimante. Faites glisser contre les bords des originaux.

Bac d’insertion du ADF

Vous pouvez charger plusieurs originaux en même temps.

Bac de sortie du ADF

Contient les documents originaux éjectés depuis le ADF.

Butée

Empêche les originaux éjectés de tomber du bac de sortie ADF.

Panneau de commande

Permet de définir les paramètres et d’effectuer des opérations sur l’imprimante. Affiche également l’état de l’imprimante.

Capot (D1)

Ouvrez-le pour retirer du papier coincé.

Guide latéral

Permet d’insérer le papier droit dans l’imprimante. Faites glisser contre les bords du papier.

Bac à papier (B)

Charge le papier. Vous pouvez charger la plupart des types de papier disponibles pour cette imprimante.

Capot (E, H)

Ouvrez-le pour retirer du papier coincé.

Guide latéral

Permet d’insérer le papier droit dans l’imprimante. Faites glisser contre les bords du papier.

Bac papier 1, 2, 3, 4 (C1, C2, C3, C4)

Charge le papier. C3 et C4 sont optionnels.

Capot avant (A)

Ouvert lors du remplacement de la cartouche d’encre ou du boîtier de maintenance.

Vous pouvez également tirer le levier interne pour verrouiller le couvercle et éviter le vol.

Bac de réception face vers le bas (G)

Contient le papier éjecté.

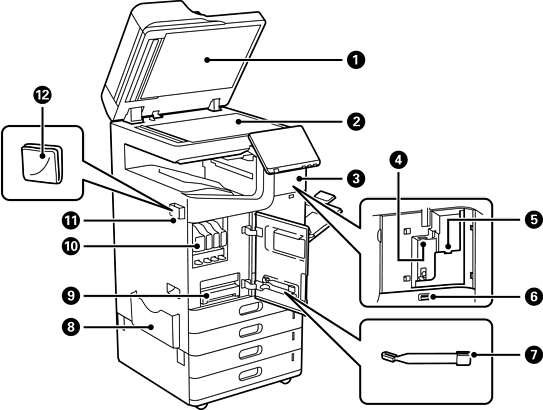

Capot de documents

Bloque la lumière externe pendant la numérisation.

Vitre du scanner

Placez les documents originaux. Vous pouvez placer des originaux qui ne sont pas alimentés par l’ADF, tels que des enveloppes ou des livres épais.

Capot

Ouvert lorsque vous installez des éléments optionnels.

Port d’unité Wi-Fi

Installez l'Wireless LAN Interface-P1 optionnel pour vous connecter au Wi-Fi.

Port USB de service

Connectez un dispositif d'authentification tel qu'un lecteur de carte IC.

Port USB d’interface externe

Permet de connecter des périphériques de mémoire.

Bâtonnet de nettoyage

Utilisez-le pour nettoyer l’intérieur de l’imprimante.

Porte-documents

Permet de ranger les manuels. Vous pouvez également le fixer à l'arrière.

Boîtier de maintenance

Recueille l’encre usagée déchargée lors du nettoyage et de l’impression. Contient également du liquide de maintenance.

Cartouche d’encre

Cette encre est utilisée pour l’impression. L’encre est fournie à la tête d’impression via l’imprimante.

Support du chiffon de nettoyage

Permet de ranger le chiffon de nettoyage. Vous pouvez également le fixer à l'arrière.

Chiffon de nettoyage

Utilisez-le pour nettoyer la vitre du scanner et l'ADF.
