ADF (Alimentador Automático de Documentos) |
Alimente automaticamente os originais. |
|
|
Tampa do ADF (F) |
Abra quando pretender remover originais encravados no ADF. |
|
|
Guia da margem do ADF |
Alimenta os originais diretamente na impressora. Deslize para as margens dos originais. |
|
|
ADF tabuleiro de entrada |
É possível colocar vários originais em simultâneo. |
|
|
ADF tabuleiro de saída |
Recolhe os originais ejetados do ADF. |
|
|
Bloqueio |
Impede que os originais ejetados caiam do tabuleiro de saída do ADF. |
|
|
Painel de controlo |
Permite fazer configurações e executar operações na impressora. Também exibe o estado da impressora. |
|
|
Tampa (D1) |
Abrir aquando da remoção de papel encravado. |
|
|
Guia da margem |
Alimenta o papel diretamente na impressora. Deslize para as extremidades do papel. |
|
|
Tabuleiro de papel (B) |
Carrega o papel. Pode colocar a maioria dos tipos de papel disponíveis para esta impressora. |
|
|
Tampa (E, H) |
Abrir aquando da remoção de papel encravado. |
|
|
Guia da margem |
Alimenta o papel diretamente na impressora. Deslize para as extremidades do papel. |
|
|
Alimentador de papel 1, 2, 3, 4 (C1, C2, C3, C4) |
Carrega o papel. C3 e C4 são opcionais. |
|
|
Capa frontal (A) |
Abra quando substituir o tinteiro ou a caixa de manutenção. Pode também puxar a alavanca interna para fora para bloquear a tampa para evitar furtos. |
|
|
Tabuleiro voltado para baixo (G) |
Recolhe o papel ejetado. |
|
|

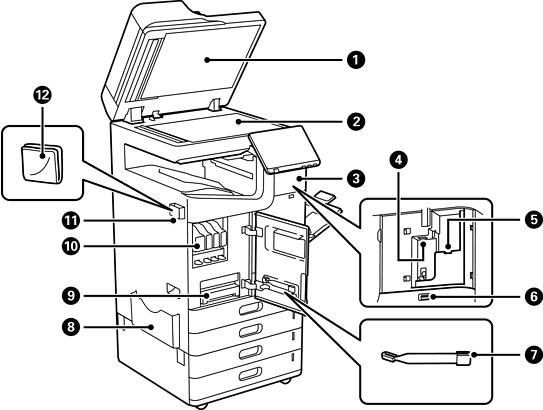

Capa do documento |
Bloqueia a luz do exterior durante a digitalização. |
|
|
Vidro do scanner |
Coloque os originais. Pode colocar originais que não sejam alimentados a partir do ADF, tais como envelopes ou livros grossos. |
|
|
Tampa |
Abra quando instalar itens opcionais. |
|
|
Porta da unidade de Wi-Fi |
Instale a Wireless LAN Interface-P1 opcional para ligar à rede Wi-Fi. |
|
|
Porta USB de serviço |
Ligue um dispositivo de autenticação, como um leitor de cartões IC. |
|
|
Porta USB da interface externa |
Ligue dispositivos de memória. |
|
|
Vara de limpeza |
Utilize para limpar o interior da impressora. |
|
|
Suporte de documentos |
Suporta os manuais. Pode também fixar na parte traseira. |
|
|
Caixa de manutenção |
Recolhe tinta excedente durante a limpeza ou impressão. Também contém líquido de manutenção. |
|
|
Tinteiro |
Esta tinta é usada para impressão. A tinta é fornecida à cabeça de impressão através da impressora. |
|
|
Suporte do pano de limpeza |
Suporta o pano de limpeza. Pode também fixar na parte traseira. |
|
|
Pano de limpeza |
Utilize para limpar a superfície da unidade de digitalização e do ADF. |
