ADF (Otomatik Belge Besleyici) |
Orijinallerin beslemesini otomatik olarak gerçekleştirir. |
|
|
ADF kapağı (F) |
ADF içinde sıkışmış orijinalleri çıkarırken açın. |
|
|
ADF kenar kılavuzu |
Özgün belgeleri doğrudan yazıcıya besler. Özgün belgenin kenarlarına kaydırın. |
|
|
ADF giriş tepsisi |
Aynı anda birden fazla orijinali yükleyebilirsiniz. |
|
|
ADF çıkış tepsisi |
ADF’den çıkarılan orijinalleri tutar. |
|
|
Durdurucu |
Çıkarılan orijinallerin ADF çıktı tepsisinden düşmesini önler. |
|
|
Kontrol paneli |
Yazıcıda ayarlar yapmanızı ve işlemler gerçekleştirmenizi sağlar. Ayrıca yazıcının durumunu da görüntüler. |
|
|
Kapak (D1) |
Sıkışan kağıdı çıkarırken açın. |
|
|
Kenar kılavuzu |
Kağıdı yazıcıya düz besler. Kağıt kenarlarına kaydırın. |
|
|
Kağıt tepsisi (B) |
Kağıt yüklenir. Bu yazıcı için kullanılabilen kağıt türlerinin çoğunu yükleyebilirsiniz. |
|
|
Kapak (E, H) |
Sıkışan kağıdı çıkarırken açın. |
|
|
Kenar kılavuzu |
Kağıdı yazıcıya düz besler. Kağıt kenarlarına kaydırın. |
|
|
Kağıt kaseti 1, 2, 3, 4 (C1, C2, C3, C4) |
Kağıt yüklenir. C3 ve C4 isteğe bağlıdır. |
|
|
Ön kapak (A) |
Mürekkep kartuşunu veya bakım kutusunu değiştirirken açın. Hırsızlığı önlemek amacıyla kapağı kilitlemek için dahili kolu da çekebilirsiniz. |
|
|
Aşağı bakar tepsi (G) |
Çıkarılan kağıdı tutar. |

|
|

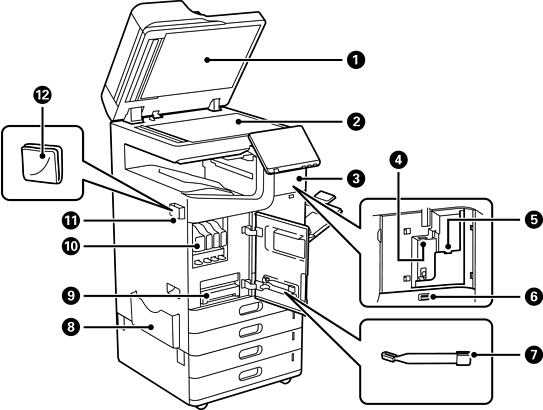

Belge kapağı |
Tarama esnasında dışarıdan ışık girmesini önler. |
|
|
Tarayıcı camı |
Orijinalleri yerleştirin. Zarflar ve kalın kitaplar gibi ADF’den beslenmeyen orijinalleri yerleştirebilirsiniz. |
|
|
Kapak |
İsteğe bağlı öğeleri takarken açın. |
|
|
Wi-Fi ünitesi bağlantı noktası |
Wi-Fi’ye bağlanmak için isteğe bağlı Wireless LAN Interface-P1’i takın. |
|
|
Servis USB bağlantı noktası |
IC kart okuyucu gibi bir kimlik doğrulama cihazı bağlayın. |
|
|
Harici arayüz USB bağlantı noktası |
Bellek cihazları bağlayın. |
|
|
Çubuğu temizleme |
Yazıcının içini temizlemek için bunu kullanın. |
|
|
Belge tutucu |
Kılavuzları tutar. Arkaya da takabilirsiniz. |
|
|
Bakım kutusu |
Temizleme ve baskı sırasında çıkan atık mürekkebi toplar. Bakım sıvısı da içerir. |
|
|
Mürekkep kartuşu |
Bu mürekkep yazdırma için kullanılır. Mürekkep, yazdırma başlığına yazıcı aracılığıyla sağlanır. |
|
|
Temizlik bezi tutucu |
Temizlik bezini tutar. Arkaya da takabilirsiniz. |
|
|
Temizlik bezi |
ADF ve tarayıcı biriminin cam yüzeyini temizlemek için kullanın. |
