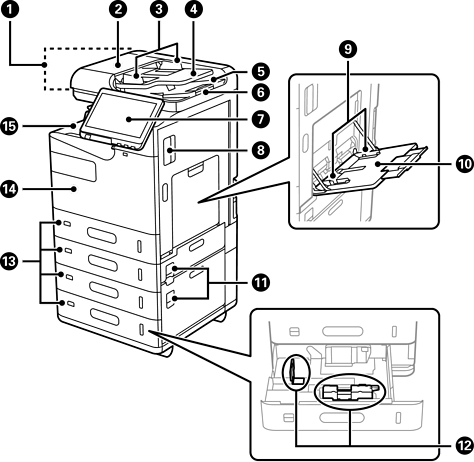

सामने

ADF (ऑटोमैटिक डॉक्यूमेंट फ़ीडर)

स्वतः ही मूल प्रतियों को फ़ीड करता है।

ADF कवर (F)

ADF में फंसे मूल प्रतियों को निकालते समय खोलें।

ADF किनारा गाइड

प्रिंटर में मूल प्रतियों को सीधे फ़ीड करता है। मूल प्रतियों के किनारों तक खिसकाएं।

ADF इनपुट ट्रे

आप एक ही समय में कई मूल प्रतियों को लोड कर सकते हैं।

ADF आउटपुट ट्रे

ADF से निकली मूल प्रतियाँ संभालता है।

स्टॉपर

इजेक्ट हुई मूल प्रतियों को ADF आउटपुट ट्रे से गिरने से रोकता है।

कंट्रोल पैनल

आपको प्रिंटर पर सेटिंग करने और कार्य निष्पादित करने की अनुमति देता है। प्रिंटर की स्थिति भी दर्शाता है।

कवर (D1)

फंसे हुए कागज़ को निकालते समय खोलें।

किनारा गाइड

प्रिंटर में कागज़ को सीधा फ़ीड करता है। कागज़ के किनारों तक खिसकाएँ।

पेपर ट्रे (B)

कागज़ लोड करता है। आप इस प्रिंटर के साथ उपयोग किए जा सकने वाले किसी भी प्रकार के कागज़ (मोटे कागज़ और लिफ़ाफ़े सहित) को लोड कर सकते हैं।

कवर (E, H)

फंसे हुए कागज़ को निकालते समय खोलें।

किनारा गाइड

प्रिंटर में कागज़ को सीधा फ़ीड करता है। कागज़ के किनारों तक खिसकाएँ।

पेपर कैसेट 1, 2, 3, 4 (C1, C2, C3, C4)

कागज़ लोड करता है। C2, C3 और C4 वैकल्पिक हैं।

अगला कवर (A)

इंक कार्ट्रिज या रखरखाव बॉक्स को बदलते समय खोलें।

आप चोरी से बचाने के लिए कवर पर ताला भी लगा सकते हैं।

ट्रे को नीचे की ओर करना (G)

इजेक्ट किए गए कागज़ को संभालता है।

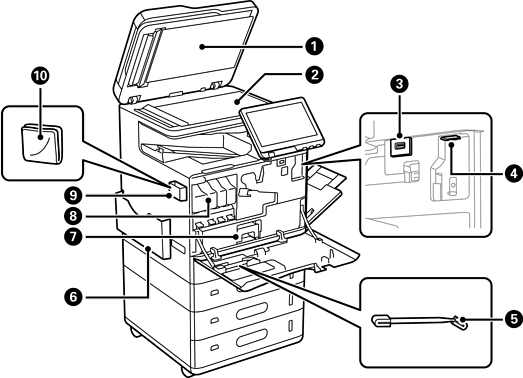

दस्तावेज़ कवर

स्कैन करते समय बाह्य प्रकाश अवरोधित करता है।

स्कैनर ग्लास

मूल प्रतियाँ रखें। आप उन मूल प्रतियों को रख सकते हैं जो ADF से फीड नहीं होते हैं जैसे कि लिफ़ाफ़े या मोटी किताबें।

बाहरी इंटरफ़ेस USB पोर्ट

मेमोरी डिवाइसेस कनेक्ट करें।

Wi-Fi यूनिट पोर्ट

Wi-Fi कनेक्ट करने के लिए वैकल्पिक Wireless LAN Interface-P1 को इंस्टॉल करें।

सफ़ाई की छड़ी

प्रिंटर के भीतर साफ करने के लिए इसका उपयोग करें।

डॉक्यूमेंट होल्डर

मैन्युअल को रखता है।

रखरखाव बॉक्स

क्लिनिंग और प्रिंटिंग के दौरान निकलने वाली बेकार स्याही को इकट्ठा करता है।

इंक कार्ट्रिज

सभी चार रंग के इंक कार्ट्रिज इंस्टॉल करें।

क्लॉथ होल्डर को साफ़ करना

साफ़ करने वाले कपड़े को रखता है।

साफ़ करने वाला कपड़ा

स्कैनर यूनिट की काँच की सतह और ADF को साफ़ करने के लिए उपयोग करें।
