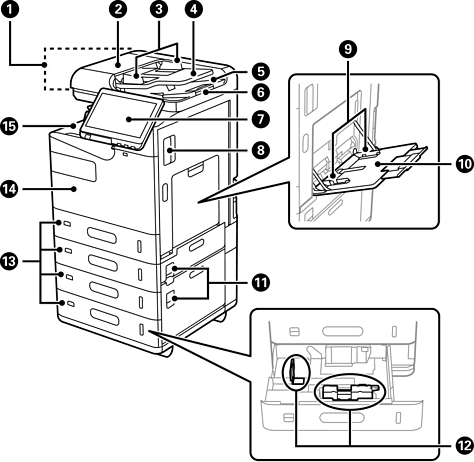

ADF (Alimentatore automatico di documenti) |
Consente l'alimentazione automatica degli originali. |
|
|
Coperchio ADF (F) |
Può essere aperto per rimuovere gli originali inceppati dall'ADF. |
|
|
Guida laterale dell'ADF |
Consente l'alimentazione diretta degli originali nella stampante. Deve essere allineata ai bordi degli originali. |
|
|
Vassoio di alimentazione dell'ADF |
È possibile caricare più originali contemporaneamente. |
|
|
Vassoio di uscita dell'ADF |
Trattiene gli originali espulsi dall'ADF. |
|
|
Fermo |
Impedisce che gli originali espulsi fuoriescano dal vassoio di uscita ADF. |
|
|
Pannello di controllo |
Consente di effettuare impostazioni e operazioni sulla stampante. Inoltre, consente di visualizzare lo stato della stampante. |
|
|
Coperchio (D1) |
Può essere aperto per rimuovere la carta inceppata. |
|
|
Guida laterale |
Consente l'alimentazione diretta della carta nella stampante. Deve essere allineata ai bordi dei fogli utilizzati per la stampa. |
|
|
Vassoio carta (B) |
Consente di caricare la carta. È possibile caricare tutti i tipi di carta (incluse carta spessa e buste) che possono essere utilizzati in questa stampante. |
|
|
Coperchio (E, H) |
Può essere aperto per rimuovere la carta inceppata. |
|
|
Guida laterale |
Consente l'alimentazione diretta della carta nella stampante. Deve essere allineata ai bordi dei fogli utilizzati per la stampa. |
|
|
Cassetti carta 1, 2, 3, 4 (C1, C2, C3, C4) |
Consente di caricare la carta. C2, C3 e C4 sono opzionali. |
|
|
Coperchio anteriore (A) |
Aprire quando si sostituisce la cartuccia d'inchiostro o la casella di manutenzione. È inoltre possibile chiudere con un lucchetto il coperchio per evitare furti. |
|
|
Vassoio faccia in giù (G) |
Trattiene la carta espulsa. |
|
|

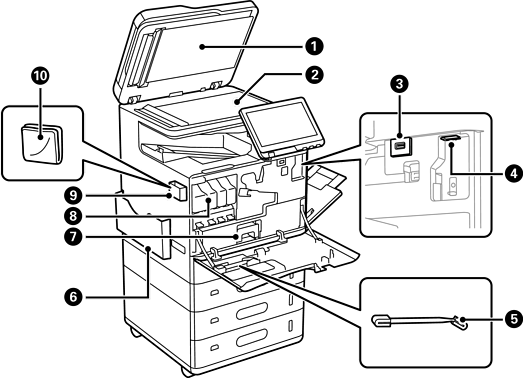

Coperchio documenti |
Blocca l'infiltrazione di luce esterna durante la scansione. |
|
|
Vetro dello scanner |
Posizionare gli originali. È possibile posizionare originali che non vengono alimentati dall'ADF, come buste o libri spessi. |
|
|
Porta USB per interfaccia esterna |
Collegare i dispositivi di memoria. |
|
|
Porta dell'unità Wi-Fi |
Installare l'Wireless LAN Interface-P1 opzionale per connettersi al Wi-Fi. |
|
|
Bastoncino di pulizia |
Utilizzarlo per pulire l'interno della stampante. |
|
|
Alloggiamento per documenti |
Alloggia il manuale. |
|
|
Contenitore di manutenzione |
Raccoglie l'inchiostro di scarto scaricato durante la pulizia e la stampa. |
|
|
Cartuccia di inchiostro |
Installare tutte e quattro le cartucce d'inchiostro a colori. |
|
|
Alloggiamento per il panno per la pulizia |
Alloggia il panno per la pulizia. |
|
|
Panno per la pulizia |
Usare per pulire la superficie di vetro dell'unità scanner e l'ADF. |
