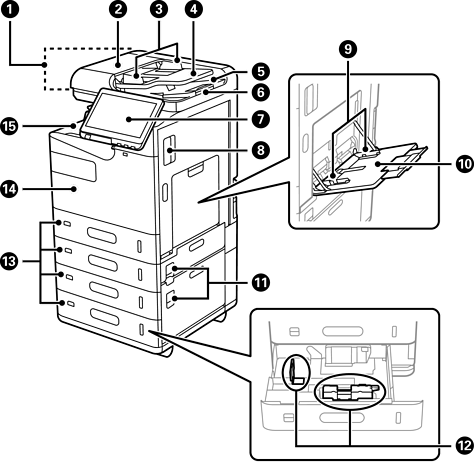

ADF (automatische documentinvoer) |
Hiermee worden originelen automatisch ingevoerd. |
|
|
ADF-afdekking (F) |
Open dit om vastgelopen originelen te verwijderen uit de ADF. |
|
|
Zijgeleider van de ADF |
Zorgt ervoor dat originelen recht in de printer worden ingevoerd. Schuif naar de rand van de originelen. |
|
|
Invoerlade van de ADF |
U kunt meerdere originelen tegelijk laden. |
|
|
Uitvoerlade van de ADF |
Bevat de originelen die uit de ADF komen. |
|
|
Stopper |
Hiermee wordt voorkomen dat uitgevoerde originelen uit de uitvoerlade ADF vallen. |
|
|
Bedieningspaneel |
Hiermee kunt u instellingen configureren en bewerkingen uitvoeren op de printer. Hier wordt tevens de printerstatus weergegeven. |
|
|
Klep (D1) |
Open dit om vastgelopen papier te verwijderen. |
|
|
Zijgeleider |
Hiermee wordt het papier recht in de printer ingevoerd. Schuif deze naar de randen van het papier. |
|
|
Papierlade (B) |
Hieruit wordt papier geladen. U kunt alle papiertypen laden (inclusief dik papier en enveloppen) die met deze printer kunnen worden gebruikt. |
|
|
Klep (E, H) |
Open dit om vastgelopen papier te verwijderen. |
|
|
Zijgeleider |
Hiermee wordt het papier recht in de printer ingevoerd. Schuif deze naar de randen van het papier. |
|
|
Papiercassette 1, 2, 3, 4 (C1, C2, C3, C4) |
Hieruit wordt papier geladen. C2, C3 en C4 zijn optioneel. |
|
|
Voorkap (A) |
Open deze wanneer u de inktcartridge of de onderhoudsset vervangt. U kunt de afdekking met een hangslot sluiten om diefstal te voorkomen. |
|
|
Lade voor bedrukte zijde onder (G) |
Opvanglade voor het papier dat uit de printer komt. |
|
|

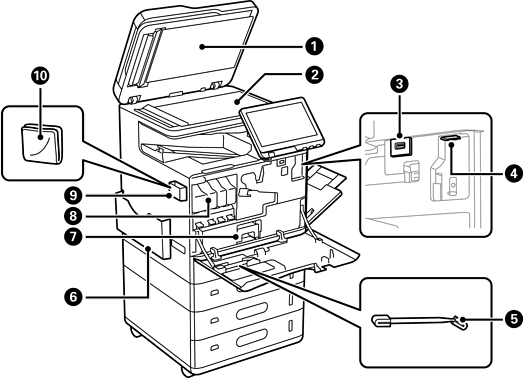

Documentkap |
Houdt extern licht tegen tijdens het scannen. |
|
|
Scannerglasplaat |
Plaats de originelen. U kunt originelen plaatsen die niet door de ADF worden uitgevoerd, zoals enveloppen of dikke boeken. |
|
|
USB-poort externe interface |
Verbind geheugenapparaten. |
|
|
Wi-Fi-eenheidspoort |
Installeer de optionele Wireless LAN Interface-P1 om verbinding te maken met Wi-Fi. |
|
|
Reinigingsstaafje |
Gebruik dit om de printer te reinigen. |
|
|
Documenthouder |
Hierin zijn de handleidingen opgeborgen. |
|
|
Onderhoudscassette |
Verzamelt inktresten die vrijkomen tijdens het reinigen en afdrukken. |
|
|
Inktcartridge |
Bevat de vier kleureninktcartridges. |
|
|
Houder voor reinigingsdoek |
Hierin is de reinigingdoek opgeborgen. |
|
|
Reinigingsdoek |
Gebruiken voor het reinigen van de glasplaat van de scannereenheid en de ADF. |
