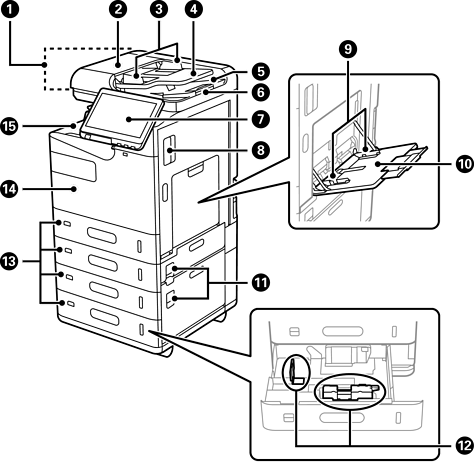

Ön

ADF (Otomatik Belge Besleyici)

Orijinallerin beslemesini otomatik olarak gerçekleştirir.

ADF kapağı (F)

ADF içinde sıkışmış orijinalleri çıkarırken açın.

ADF kenar kılavuzu

Özgün belgeleri doğrudan yazıcıya besler. Özgün belgenin kenarlarına kaydırın.

ADF giriş tepsisi

Aynı anda birden fazla orijinali yükleyebilirsiniz.

ADF çıkış tepsisi

ADF’den çıkarılan orijinalleri tutar.

Durdurucu

Çıkarılan orijinallerin ADF çıktı tepsisinden düşmesini önler.

Kontrol paneli

Yazıcıda ayarlar yapmanızı ve işlemler gerçekleştirmenizi sağlar. Ayrıca yazıcının durumunu da görüntüler.

Kapak (D1)

Sıkışan kağıdı çıkarırken açın.

Kenar kılavuzu

Kağıdı yazıcıya düz besler. Kağıt kenarlarına kaydırın.

Kağıt tepsisi (B)

Kağıt yüklenir. Bu yazıcıyla kullanılabilecek her tür kağıdı (kalın kağıt ve zarflar dahil) yükleyebilirsiniz.

Kapak (E, H)

Sıkışan kağıdı çıkarırken açın.

Kenar kılavuzu

Kağıdı yazıcıya düz besler. Kağıt kenarlarına kaydırın.

Kağıt kaseti 1, 2, 3, 4 (C1, C2, C3, C4)

Kağıt yüklenir. C2, C3 ve C4 isteğe bağlıdır.

Ön kapak (A)

Mürekkep kartuşunu veya bakım kutusunu değiştirirken açın.

Hırsızlığı önlemek için kapağı asma kilitle de kilitleyebilirsiniz.

Aşağı bakar tepsi (G)

Çıkarılan kağıdı tutar.

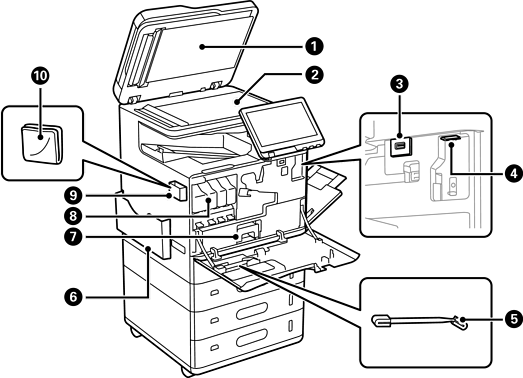

Belge kapağı

Tarama esnasında dışarıdan ışık girmesini önler.

Tarayıcı camı

Orijinalleri yerleştirin. Zarflar ve kalın kitaplar gibi ADF’den beslenmeyen orijinalleri yerleştirebilirsiniz.

Harici arayüz USB bağlantı noktası

Bellek cihazları bağlayın.

Wi-Fi ünitesi bağlantı noktası

Wi-Fi’ye bağlanmak için isteğe bağlı Wireless LAN Interface-P1’i takın.

Çubuğu temizleme

Yazıcının içini temizlemek için bunu kullanın.

Belge tutucu

Kılavuzları tutar.

Bakım kutusu

Temizleme ve baskı sırasında çıkan atık mürekkebi toplar.

Mürekkep kartuşu

Dört renkli mürekkep kartuşunun tümünü takın.

Temizlik bezi tutucu

Temizlik bezini tutar.

Temizlik bezi

ADF ve tarayıcı biriminin cam yüzeyini temizlemek için kullanın.
