ADF (alimentador automático de documentos) |
Proporciona los originales automáticamente. |
|
|
Cubierta ADF (F) |
Ábrala para retirar los originales atascados en el ADF. |
|
|
Guía para bordes del ADF |
Proporciona los originales directamente a la impresora. Deslice hasta el borde de los originales. |
|
|
Bandeja de entrada del ADF |
Puede cargar varios originales al mismo tiempo. |
|
|
Bandeja de salida del ADF |
Sujeta los originales expulsados del ADF. |
|
|
Tope |
Evita que los originales expulsados caigan de la bandeja de salida de ADF. |
|
|
Panel de control |
Le permite realizar ajustes y operaciones en la impresora. También muestra el estado de la impresora. |
|
|
Cubierta (D1) |
Ábrala al retirar el papel atascado. |
|
|
Guía para bordes |
Proporciona el papel directamente a la impresora. Deslice hasta los bordes del papel. |
|
|
Bandeja de papel (B) |
Cargue el papel. Puede cargar la mayoría de los tipos de papel disponibles para esta impresora. |
|
|
Cubierta (E, H) |
Ábrala al retirar el papel atascado. |
|
|
Guía para bordes |
Proporciona el papel directamente a la impresora. Deslice hasta los bordes del papel. |
|
|
Cassette de papel 1, 2, 3, 4 (C1, C2, C3, C4) |
Cargue el papel. C3 y C4 son opcionales. |
|
|
Cubierta frontal (A) |
Ábrala cuando reemplace el cartucho de tinta o la caja de mantenimiento. También puede sacar de la palanca interna para bloquear la cubierta y evitar robos. |
|
|
Bandeja boca abajo (G) |
Retiene el papel expulsado. |
|
|

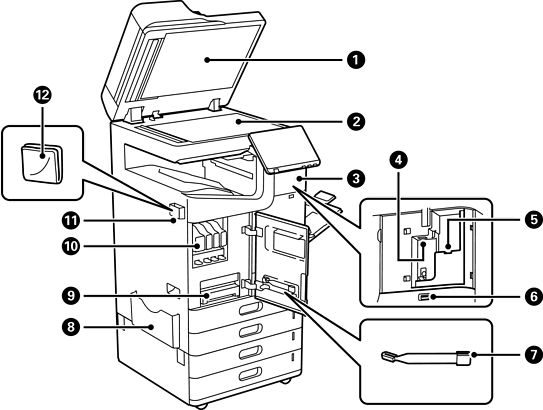

Cubierta para documentos |
Bloquea la luz externa durante el escaneado. |
|
|
Cristal del escáner |
Coloque los originales. Puede colocar originales que no se alimenten desde el ADF, como sobres o libros gruesos. |
|
|
Cubierta |
Ábrala cuando instale elementos opcionales. |
|
|
Puerto de la unidad Wi-Fi |
Instale la Wireless LAN Interface-P1 opcional para conectarse a Wi-Fi. |
|
|
Puerto USB de servicio |
Conecte un dispositivo de validación, como un lector de tarjetas IC. |
|
|
Puerto USB de interfaz externa |
Permite conectar dispositivos de memoria. |
|
|
Bastoncillo |
Úselo para limpiar el interior de la impresora. |
|
|
Soporte para documentos |
Para guardar los manuales. También puede colocarlo en la parte trasera. |
|
|
Caja de mantenimiento |
Recoge la tinta residual descargada durante la limpieza y la impresión. También contiene líquido de mantenimiento. |
|
|
Cartucho de tinta |
Esta tinta se utiliza para imprimir. La tinta se suministra al cabezal de impresión a través de la impresora. |
|
|
Soporte del paño de limpieza |
Para guardar el paño de limpieza. También puede colocarlo en la parte trasera. |
|
|
Paño de limpieza |
Utilícelo para limpiar la superficie del cristal de la unidad de escáner y el ADF. |
