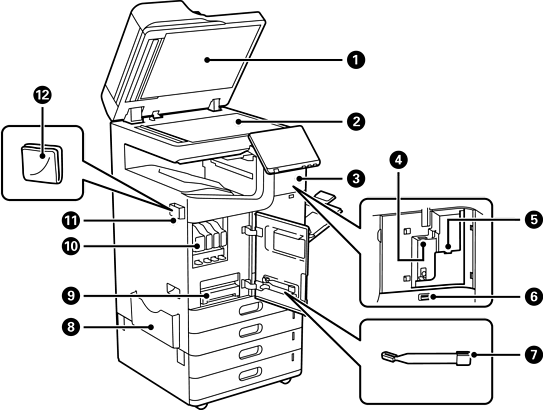

ADF (Automatic Document Feeder — automātiskais dokumentu padevējs) |
Automātiski ievada oriģinālus. |
|
|
ADF vāks (F) |
Atveriet, ja nepieciešams izņemt ADF iekšpusē iesprūdušu papīru. |
|
|
ADF malas vadotne |
Nodrošina oriģinālu padevi printerī. Piebīdiet pie oriģināla malas. |
|
|
ADF ievades paplāte |
Vienlaikus var ievietot vairākus oriģinālus. |
|
|
ADF izvades paplāte |
Teknē uzkrājas oriģināli, kas tiek izmesti no ADF. |
|
|
Aizturis |
Neļauj izstumtajiem oriģināliem nokrist no ADF izvades paliktņa. |
|
|
Vadības panelis |
Ļauj izvēlēties iestatījumus un veikt darbības ar printeri. Rāda arī informāciju par printera stāvokli. |
|
|
Vāks (D1) |
Atveriet, ja nepieciešams izņemt iesprūdušu papīru. |
|
|
Malas vadotne |
Nodrošina papīra padevi printerī. Virziet pie papīra malām. |
|
|
Papīra paliktnis (B) |
Nodrošina papīra ievietošanu. Šajā printerī varat ievietot lielāko daļu pieejamo papīru veidu. |
|
|
Vāks (E, H) |
Atveriet, ja nepieciešams izņemt iesprūdušu papīru. |
|
|
Malas vadotne |
Nodrošina papīra padevi printerī. Virziet pie papīra malām. |
|
|
Papīra kasete 1, 2, 3, 4 (C1, C2, C3, C4) |
Nodrošina papīra ievietošanu. C3 un C4 ir izvēles. |
|
|
Priekšējais pārsegs (A) |
Atveriet, kad nomaināt tintes kasetni vai apkopes nodalījumu. Varat arī izvilkt uz āru iekšējo sviru, lai bloķētu vāku un novērstu zādzību. |
|
|
Paliktnis papīram, kas novietots ar apdrukāto pusi uz leju (G) |
Nodrošina izvadītā papīra turēšanu. |
|
|
Dokumentu pārsegs |
Skenējot bloķē ārējo gaismu. |
|
|
Skenera stikls |
Novietojiet oriģinālus. Varat novietot oriģinālus, kas netiek padoti no ADF, piemēram, aploksnes vai biezas grāmatas. |
|
|
Vāks |
Atveriet, kad uzstādāt papildaprīkojumā pieejamos komponentus. |
|
|
Wi-Fi ierīces ports |
Uzstādiet papildaprīkojumā Wireless LAN Interface-P1, lai izveidotu savienojumu ar Wi-Fi. |
|
|
Apkopes USB ports |
Pievienojiet autentifikācijas ierīci, piemēram, IC karšu lasītāju. |
|
|
Ārējā interfeisa USB ports |
Izveidojiet savienojumu ar atmiņas ierīcēm. |
|
|
Tīrīšanas stienis |
Izmantojiet šo, lai notīrītu printera iekšpusi. |
|
|
Dokumenta turētājs |
Notur rokasgrāmatas. To var piestiprināt arī aizmugurē. |
|
|
Apkopes kaste |
Savāc tintes atkritumus, kas izvadīti tīrīšanas un drukāšanas laikā. Ietver arī apkopes šķidrumu. |
|
|
Tintes kasetne |
Šī tinte tiek izmantota drukāšanai. Tinte tiek piegādāta drukas galvai caur printeri. |
|
|
Tīrīšanas drānas turētājs |
Notur tīrīšanas drānu. To var piestiprināt arī aizmugurē. |
|
|
Tīrīšanas drāna |
Izmanto, lai notīrītu skenera stikla virsmu un ADF. |
