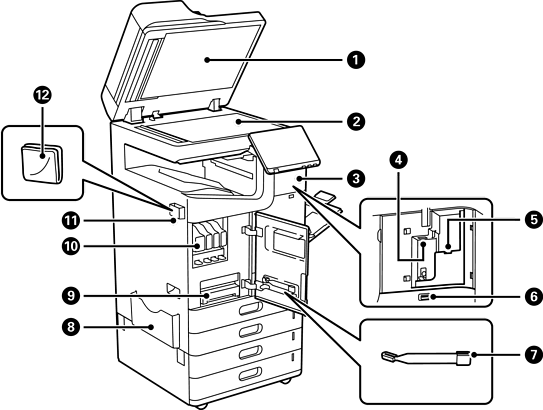

ADF (samodejni podajalnik dokumentov) |
Samodejno podaja izvirnike. |
|
|
Pokrov ADF (F) |
Odprite pri odstranjevanju zagozdenih izvirnikov v ADF. |
|
|
Vodilo za rob samodejnega podajalnika papirja (ADF) |
Podaja izvirnike neposredno v tiskalnik. Prilagodite ga robovom izvirnikov. |
|
|
Vhodni pladenj samodejnega podajalca papirja (ADF) |
Naložite lahko več izvirnikov hkrati. |
|
|
Izhodni pladenj samodejnega podajalca papirja (ADF) |
Pridrži izvirnike, izvržene iz ADF. |
|
|
Zapora |
Preprečuje, da bi izvrženi izvirniki padli z izhodnega pladnja ADF. |
|
|
Nadzorna plošča |
Na njej lahko konfigurirate nastavitve in izvajate postopke v tiskalniku. Poleg tega je na njej prikazano stanje tiskalnika. |
|
|
Pokrov (D1) |
Odprite pri odstranjevanju zagozdenega papirja. |
|
|
Vodilo za rob |
Papir poda neposredno v tiskalnik. Prilagodite ga robovom papirja. |
|
|
Pladenj za papir (B) |
Za nalaganje papirja. Naložite lahko večino vrst papirja, ki so na voljo za ta tiskalnik. |
|
|
Pokrov (E, H) |
Odprite pri odstranjevanju zagozdenega papirja. |
|
|
Vodilo za rob |
Papir poda neposredno v tiskalnik. Prilagodite ga robovom papirja. |
|
|
Kaseta za papir 1, 2, 3, 4 (C1, C2, C3, C4) |
Za nalaganje papirja. C3 in C4 sta dodatna oprema. |
|
|
Pokrov spredaj (A) |
Odprite ga pri zamenjavi kartuše s črnilom ali vzdrževalne škatlice. Povlečete lahko tudi notranjo ročico, da zaklenete pokrov in preprečite krajo. |
|
|
Pladenj (lice navzdol) (G) |
Pridrži izvržen papir. |
|
|
Pokrov optičnega bralnika |
Preprečuje vdor zunanje svetlobe med optičnim branjem. |
|
|
Steklo optičnega bralnika |
Vstavite izvirnike. Naložite lahko izvirnike, ki jih ni mogoče podati iz ADF, kot so ovojnice ali debele knjige. |
|
|
Pokrov |
Odprita ga pri namestitvi dodatne opreme. |
|
|
Vhod enote Wi-Fi |
Namestite dodatni vmesnik Wireless LAN Interface-P1 za vzpostavitev povezave z omrežjem Wi-Fi. |
|
|
Servisna vrata USB |
Priključite napravo za preverjanje pristnosti, na primer bralnik kartic IC. |
|
|
Zunanji vmesnik za USB-vhod |
Omogočajo priključitev pomnilniških naprav. |
|
|
Palčka za čiščenje |
Uporabite ga za čiščenje notranjosti tiskalnika. |
|
|
Držalo za dokumente |
Za shranjevanje priročnikov. Namestite ga lahko tudi na zadnjo stran. |
|
|
Vzdrževalna škatlica |
Zbira odpadno črnilo, izpuščeno med čiščenjem in tiskanjem. Vsebuje tudi tekočino za vzdrževanje. |
|
|
Kartuša s črnilom |
To črnilo se uporablja za tiskanje. Črnilo se prek tiskalnika dovaja v tiskalno glavo. |
|
|
Držalo za krpo za čiščenje |
Za shranjevanje krpe za čiščenje. Namestite ga lahko tudi na zadnjo stran. |
|
|
Krpa za čiščenje |
Za čiščenje steklene površine optičnega bralnika in ADF. |
