ด้านหน้า

ADF (ตัวป้อนเอกสารอัตโนมัติ)

ป้อนต้นฉบับเข้าไปโดยอัตโนมัติ

ฝาครอบ ADF (F)

เปิดเมื่อทำการดึงต้นฉบับที่ติดขัดออกจากใน ADF

แนวจัดขอบ ADF

ป้อนต้นฉบับให้ตรงเข้าไปในในเครื่องพิมพ์ เลื่อนไปมาไปยังขอบของต้นฉบับ

ถาดป้อนกระดาษของ ADF

คุณสามารถโหลดต้นฉบับหลายแผ่นพร้อมกันได้

ถาดรับกระดาษออก ADF

ยึดต้นฉบับที่ถูกดีดออกมาจาก ADF

ตัวหยุด

ป้องกันต้นฉบับที่ดีดออกมาไม่ให้ตกออกจากถาดรับกระดาษออกของ ADF

แผงควบคุม

ให้คุณทำการตั้งค่าและเรียกใช้งานเครื่องพิมพ์นี้ นอกจากนี้ยังแสดงสถานะของเครื่องพิมพ์อีกด้วย

ฝาครอบ (D1)

เปิดออกเมื่อนำกระดาษที่ติดออก

แนวจัดขอบ

ป้อนกระดาษให้ตรงเข้าไปในเครื่องพิมพ์ เลื่อนไปยังขอบของกระดาษ

ถาดกระดาษ (B)

โหลดกระดาษ คุณสามารถโหลดประเภทกระดาษส่วนใหญ่ที่ใช้งานได้สำหรับเครื่องพิมพ์นี้ได้

ฝาครอบ (E, H)

เปิดออกเมื่อนำกระดาษที่ติดออก

แนวจัดขอบ

ป้อนกระดาษให้ตรงเข้าไปในเครื่องพิมพ์ เลื่อนไปยังขอบของกระดาษ

ถาดป้อนกระดาษ 1, 2, 3, 4 (C1, C2, C3, C4)

โหลดกระดาษ C3 และ C4 เป็นทางเลือก

ฝาครอบด้านหน้า (A)

เปิดเมื่อเปลี่ยนตลับหมึกหรือกล่องบำรุงรักษา

นอกจากนี้ คุณยังสามารถดึงตัวล็อกภายในออกเพื่อล็อกฝาครอบป้องกันขโมยได้อีกด้วย

ถาดคว่ำลง (G)

รองรับกระดาษที่ดีดออกมา

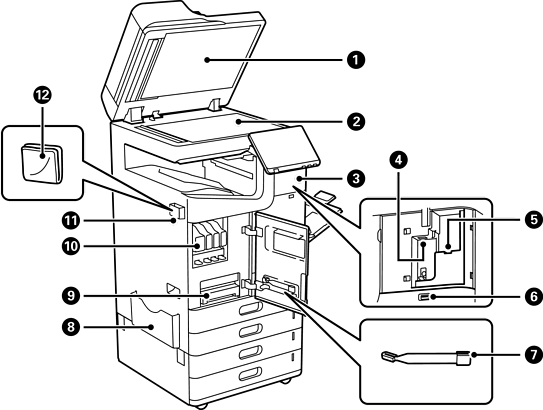

ฝาครอบเครื่องพิมพ์หลัก

บล็อคแสงจากภายนอกในขณะทำการสแกน

กระจกสำหรับตัวสแกน

วางต้นฉบับ คุณสามารถวางต้นฉบับที่ไม่ถูกป้อนจาก ADF เช่น ซอง หรือหนังสือหนา

ฝาครอบ

เปิดเมื่อทำการติดตั้งอุปกรณ์เสริม

พอร์ตหน่วย Wi-Fi

ติดตั้ง Wireless LAN Interface-P1 อุปกรณ์เสริมเพื่อเชื่อมต่อกับ Wi-Fi

พอร์ต USB บริการ

เชื่อมต่ออุปกรณ์ตรวจยืนยันความถูกต้อง เช่น เครื่องอ่านบัตร IC

พอร์ต USB อินเทอร์เฟสภายนอก

เชื่อมต่ออุปกรณ์หน่วยความจำ

แท่งทำความสะอาด

ใช้สิ่งนี้ทำความสะอาดด้านในเครื่องพิมพ์

ที่จัดเก็บเอกสาร

จัดเก็บคู่มือ นอกจากนี้ คุณยังสามารถติดยึดไว้ด้านหลังได้อีกด้วย

กล่องบำรุงรักษา

รวบรวมหมึกที่ใช้ไปในระหว่างการทำความสะอาดและการพิมพ์ รวมถึงเก็บของเหลวบำรุงรักษาด้วย

ตลับหมึก

หมึกนี้ใช้สำหรับการพิมพ์ หมึกจะถูกจ่ายไปยังหัวพิมพ์ผ่านทางเครื่องพิมพ์

ช่องเก็บผ้าทำความสะอาด

จับยึดผ้าทำความสะอาด นอกจากนี้ คุณยังสามารถติดยึดไว้ด้านหลังได้อีกด้วย

ผ้าทำความสะอาด

ใช้เพื่อทำความสะอาดผิวกระจกของเครื่องสแกนเนอร์และ ADF
