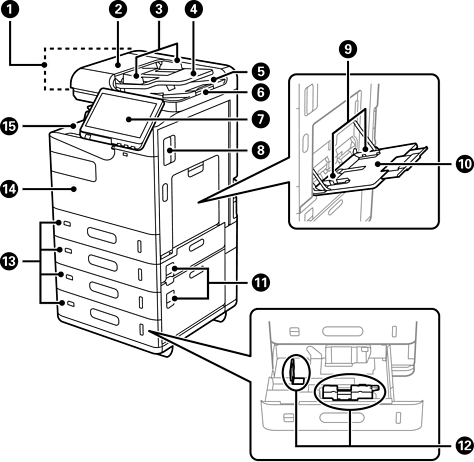

ADF (Automatischer Vorlageneinzug) |
Zieht Vorlagen automatisch ein. |
|
|
ADF-Abdeckung (F) |
Öffnen Sie diese, um gestaute Vorlagen aus dem ADF zu entfernen. |
|
|
ADF-Kantenführung |
Sorgt dafür, dass die Vorlagen gerade in den Drucker eingezogen werden. Schieben Sie die Schiene an die Vorlagenkante heran. |
|
|
ADF-Eingabefach |
Sie können mehrere Vorlagen gleichzeitig einlegen. |
|
|
ADF-Ausgabefach |
Nimmt die vom ADF ausgegebenen Vorlagen auf. |
|
|
Stopper |
Verhindert, dass ausgeworfene Vorlagen aus dem ADF-Ausgabefach fallen. |
|
|
Bedienfeld |
Dient dem Ändern von Einstellungen und ermöglicht das Auslösen von Druckervorgängen. Zeigt auch den Druckerstatus an. |
|
|
Abdeckung (D1) |
Öffnen Sie diese Abdeckung, um gestautes Papier zu entfernen. |
|
|
Kantenführung |
Sorgt dafür, dass das Papier gerade in den Drucker eingezogen wird. Schieben Sie die Schienen an die Papierkanten heran. |
|
|
Papierfach (B) |
Enthält Papier. Sie können alle Papiertypen (dickes Papier und Umschläge) einlegen, die für den Drucker geeignet sind. |
|
|
Abdeckung (E, H) |
Öffnen Sie diese Abdeckung, um gestautes Papier zu entfernen. |
|
|
Kantenführung |
Sorgt dafür, dass das Papier gerade in den Drucker eingezogen wird. Schieben Sie die Schienen an die Papierkanten heran. |
|
|
Papierkassette 1, 2, 3, 4 (C1, C2, C3, C4) |
Enthält Papier. C2, C3 und C4 sind optional. |
|
|
Vorderabdeckung (A) |
Öffnen Sie diese bei Auswechslung der Tintenpatrone oder des Wartungskastens. Sie können die Abdeckung zum Schutz vor Diebstahl auch mit einem Vorhängeschloss versehen. |
|
|
Fach „Vorderseite unten“ (G) |
Nimmt das ausgegebene Papier auf. |
|
|

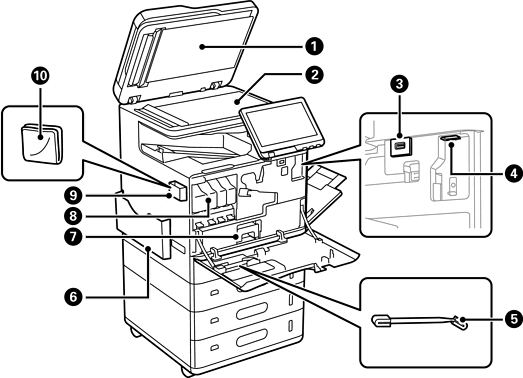

Dokumentabdeckung |
Verhindert das Eindringen von externem Licht beim Scannen. |
|
|
Vorlagenglas |
Legen Sie die Vorlagen ein. Sie können Originale, die nicht aus dem ADF eingezogen werden, wie Umschläge oder dicke Bücher, einlegen. |
|
|
Externer Schnittstellen-USB-Port |
Zum Anschließen von Speichergeräten. |
|
|
Anschluss für Wi-Fi-Gerät |
Installieren Sie die optionale Wireless LAN Interface-P1 zur Verbindung mit dem Wi-Fi. |
|
|
Reinigungsstäbchen |
Zur Reinigung der Innenseite des Druckers. |
|
|
Dokumenthalter |
Bietet Platz für die Handbücher. |
|
|
Wartungskasten |
Sammelt Tintenabfall, der bei Reinigung und Druck abgelassen wird. |
|
|
Tintenpatrone |
Installieren Sie alle vier Farbtintenpatronen. |
|
|
Reinigungstuchhalter |
Halter für das Reinigungstuch. |
|
|
Reinigungstuch |
Verwenden Sie es zum Reinigen der Glasoberfläche der Scannereinheit und des ADF. |
