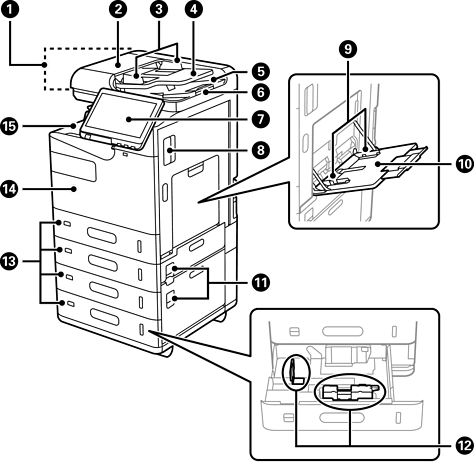

ADF |
Permet d’insérer automatiquement les documents originaux. |
|
|
Capot de l'ADF (F) |
Ouvrez-le pour retirer les originaux coincés dans le ADF. |
|
|
Guide latéral du ADF |
Permet d’insérer les documents originaux droits dans l’imprimante. Faites glisser contre les bords des originaux. |
|
|
Bac d’insertion du ADF |
Vous pouvez charger plusieurs originaux en même temps. |
|
|
Bac de sortie du ADF |
Contient les documents originaux éjectés depuis le ADF. |
|
|
Butée |
Empêche les originaux éjectés de tomber du bac de sortie ADF. |
|
|
Panneau de commande |
Permet de définir les paramètres et d’effectuer des opérations sur l’imprimante. Affiche également l’état de l’imprimante. |
|
|
Capot (D1) |
Ouvrez-le pour retirer du papier coincé. |
|
|
Guide latéral |
Permet d’insérer le papier droit dans l’imprimante. Faites glisser contre les bords du papier. |
|
|
Bac à papier (B) |
Charge le papier. Vous pouvez charger tous les types de papier (y compris le papier épais et les enveloppes) utilisables avec cette imprimante. |
|
|
Capot (E, H) |
Ouvrez-le pour retirer du papier coincé. |
|
|
Guide latéral |
Permet d’insérer le papier droit dans l’imprimante. Faites glisser contre les bords du papier. |
|
|
Bac papier 1, 2, 3, 4 (C1, C2, C3, C4) |
Charge le papier. C2, C3 et C4 sont optionnels. |
|
|
Capot avant (A) |
Ouvert lors du remplacement de la cartouche d’encre ou du boîtier de maintenance. Vous pouvez également verrouiller le couvercle pour éviter le vol. |
|
|
Bac de réception face vers le bas (G) |
Contient le papier éjecté. |
|
|

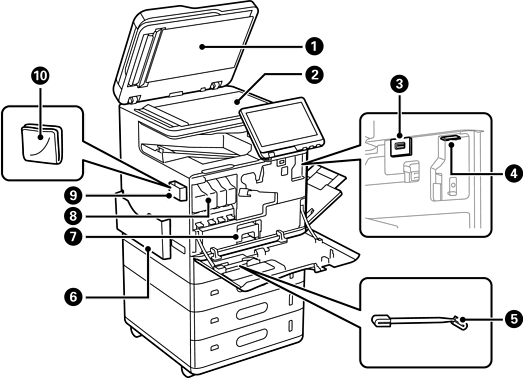

Capot de documents |
Bloque la lumière externe pendant la numérisation. |
|
|
Vitre du scanner |
Placez les documents originaux. Vous pouvez placer des originaux qui ne sont pas alimentés par l’ADF, tels que des enveloppes ou des livres épais. |
|
|
Port USB d’interface externe |
Permet de connecter des périphériques de mémoire. |
|
|
Port d’unité Wi-Fi |
Installez l'Wireless LAN Interface-P1 optionnel pour vous connecter au Wi-Fi. |
|
|
Bâtonnet de nettoyage |
Utilisez-le pour nettoyer l’intérieur de l’imprimante. |
|
|
Porte-documents |
Permet de ranger les manuels. |
|
|
Boîtier de maintenance |
Recueille l’encre usagée déchargée lors du nettoyage et de l’impression. |
|
|
Cartouche d’encre |
Installez les quatre cartouches d’encre couleur. |
|
|
Support du chiffon de nettoyage |
Permet de ranger le chiffon de nettoyage. |
|
|
Chiffon de nettoyage |
Utilisez-le pour nettoyer la vitre du scanner et l'ADF. |
