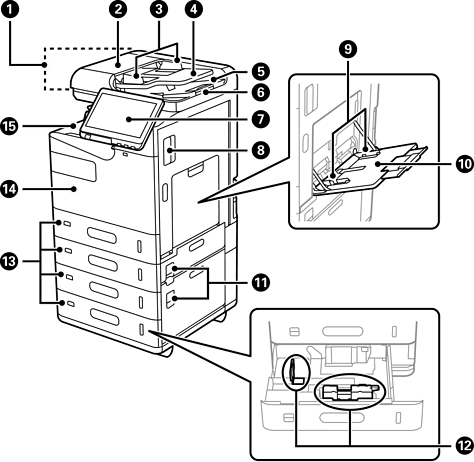

ADF (устройство автоматической подачи документов) |
Автоматически подает оригиналы. |
|
|
Крышка ADF (F) |
Откройте, чтобы извлечь из устройства ADF замявшиеся оригиналы. |
|
|
Боковая направляющая устройства ADF |
Служит для подачи оригиналов в принтер. Необходимо передвинуть направляющую к краю оригиналов. |
|
|
Входной лоток ADF |
Можно загрузить несколько оригиналов одновременно. |
|
|
Выходной лоток ADF |
Принимает оригиналы, выходящие из устройства ADF. |
|
|
Стопор |
Предотвращает падение оригиналов из выходного лотка ADF. |
|
|
Панель управления |
Позволяет изменять настройки и выполнять операции с принтером. Также служит для отображения состояния принтера. |
|
|
Крышка (D1) |
Откройте ее при извлечении замятой бумаги. |
|
|
Боковая направляющая |
Служит для подачи бумаги в принтер. Придвиньте боковые направляющие к краям бумаги. |
|
|
Лоток для бумаги (B) |
Служит для загрузки бумаги. Можно загрузить все типы бумаги (включая плотную бумагу и конверты), которые можно использовать в этом принтере. |
|
|
Крышка (E, H) |
Откройте ее при извлечении замятой бумаги. |
|
|
Боковая направляющая |
Служит для подачи бумаги в принтер. Придвиньте боковые направляющие к краям бумаги. |
|
|
Кассета для бумаги 1, 2, 3, 4 (C1, C2, C3, C4) |
Служит для загрузки бумаги. C2, C3 и C4 являются опциями. |
|
|
Передняя крышка (A) |
Открывается при замене чернильного картриджа или контейнера для отработанных чернил. Вы также можете запереть крышку, чтобы предотвратить кражу. |
|
|
Лоток укладки отпечатков лицевой стороной вниз (G) |
Принимает листы бумаги, выходящие из устройства. |
|
|

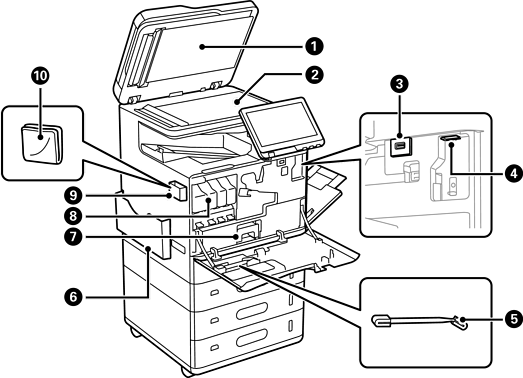

Крышка сканера |
Служит для защиты от внешнего освещения при сканировании. |
|
|
Стекло сканера |
Разместите оригиналы. Можно размещать оригиналы, которые подаются не из устройства ADF, например конверты или толстые книги. |
|
|
USB-порт для подключения внешнего интерфейса |
Предназначен для подключения запоминающих устройств. |
|
|
Порт модуля Wi-Fi |
Служит для установки Wireless LAN Interface-P1 для подключения к Wi-Fi. |
|
|
Чистящие палочки |
Используются для очистки внутренних компонентов принтера. |
|
|
Отсек для документов |
Предназначен для хранения руководств. |
|
|
Контейнер для отработанных чернил |
Служит для сбора отработанных чернил во время очистки и печати. |
|
|
Чернильный картридж |
Установите все четыре цветных чернильных картриджа. |
|
|
Контейнер для чистящей ткани |
Предназначен для хранения чистящей ткани. |
|
|
Чистящая ткань |
Используется для очистки поверхности стекла модуля сканера и устройства ADF. |
