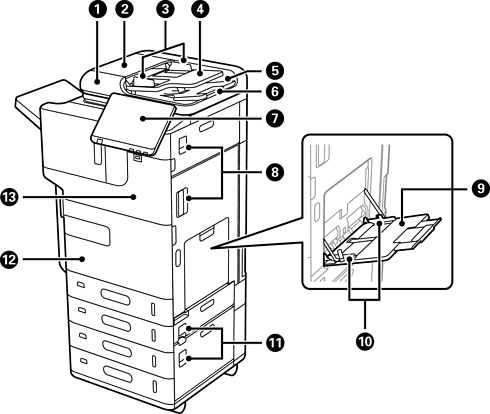

Mặt trước

ADF (Bộ nạp tài liệu tự động)

Tự động nạp bản gốc.

Nắp ADF (F)

Mở khi loại bỏ bản gốc bị kẹt trong ADF.

Thanh dẫn hướng cạnh ADF

Trượt các bản gốc vào sát cạnh để nạp bản gốc thẳng vào máy in.

Khay đầu vào ADF

Bạn có thể nạp nhiều bản gốc cùng lúc.

Khay đầu ra ADF

Giữ bản gốc được nhả ra từ ADF.

Bộ chặn

Ngăn không cho bản gốc rơi khỏi khay đầu ra ADF.

Bảng điều khiển

Cho phép bạn thực hiện cài đặt và các thao tác trên máy in. Đồng thời hiển thị trạng thái của máy in.

Nắp (D0, D1)

Mở khi loại bỏ giấy bị kẹt.

Khay giấy (B)

Nạp giấy. Bạn có thể tải tất cả các loại giấy (bao gồm ấy dày và phong bì) có thể sử dụng với máy in này.

Thanh dẫn hướng cạnh

Trượt giấy vào sát các cạnh để giấy được nạp thẳng vào máy in.

Nắp (E, H)

Mở khi loại bỏ giấy bị kẹt.

Nắp trước (A)

Mở khi thay hộp mực hoặc hộp bảo trì.

Bạn cũng có thể khóa lại nắp để chống trộm.

Nắp

Mở khi lắp đặt các mục tùy chọn.

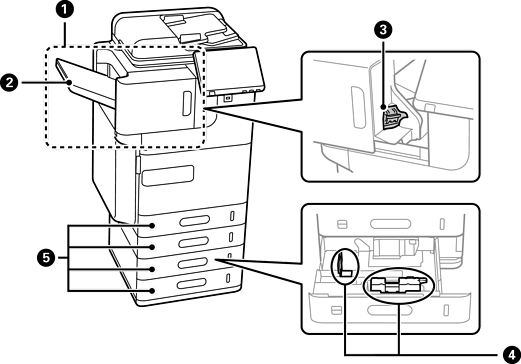

Bộ hoàn thiện bên trong

Sắp xếp và dập ghim giấy trước khi đẩy giấy ra.

Khay bộ hoàn thiện

Giữ các tài liệu được sắp xếp hoặc dập ghim.

Hộp ghim

Dành cho khâu phẳng.

Thanh dẫn hướng cạnh

Trượt giấy vào sát các cạnh để giấy được nạp thẳng vào máy in.

Hộc đựng giấy 1, 2, 3, 4 (C1, C2, C3, C4)

Nạp giấy. C2, C3 và C4 là không bắt buộc.

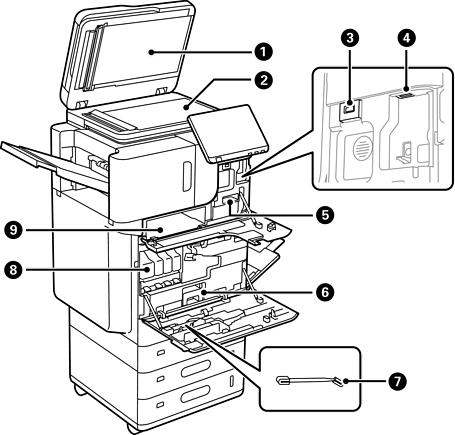

Nắp tài liệu

Chặn ánh sáng bên ngoài khi đang quét.

Kính máy quét

Đặt bản gốc vào. Bạn có thể đặt bản gốc không được nạp từ ADF như phong bì hoặc sách dày.

Cổng USB giao diện ngoài

Kết nối các thiết bị nhớ.

Cổng thiết bị Wi-Fi

Cài đặt Wireless LAN Interface-P1 tùy chọn để kết nối Wi-Fi.

Bộ phận giữ vải làm sạch

Giữ vải làm sạch.

Vải làm sạch

Dùng để làm sạch bề mặt kính của bộ phận máy quét và ADF.

Hộp bảo trì

Thu gom mực thải ra trong quá trình vệ sinh và in.

Thanh làm sạch

Sử dụng cái này để làm sạch bên trong máy in.

Hộp mực

Mực này được sử dụng để in. Mực được cung cấp cho đầu in qua máy in.

Bộ phận giữ tài liệu

Giữ sách hướng dẫn.
