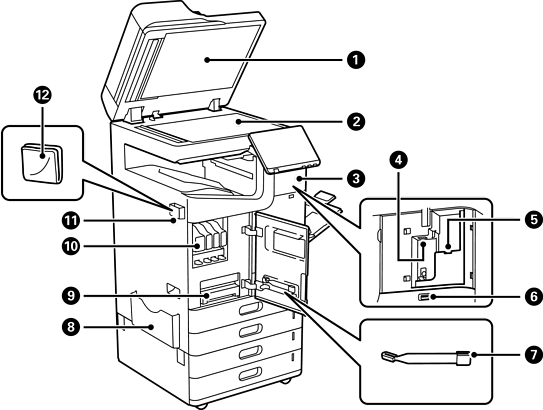

ADF (Automatický podavač dokumentů) |
Automaticky podává originály. |
|
|
Kryt ADF (F) |
Otevřete při odstraňování uvízlých originálů v podavači ADF. |
|
|
Vodítko okrajů ADF |
Slouží k podávání originálů přímo do tiskárny. Vodítko posuňte k okraji originálu. |
|
|
Vstupní zásobník ADF |
Můžete zavést několik předloh najednou. |
|
|
Výstupní zásobník ADF |
Shromažďuje originály vysunuté z podavače ADF. |
|
|
Zarážka |
Zabraňuje tomu, aby vysunuté předlohy vypadly z výstupní přihrádky ADF. |
|
|
Ovládací panel |
Slouží k nastavení tiskárny a k provedení dalších operací. Ovládací panel zobrazuje také stav tiskárny. |
|
|
Kryt (D1) |
Tento kryt otevřete v případě, že potřebujete vyjmout uvízlý papír. |
|
|
Vodítko okrajů |
Napomáhá tomu, aby byl papír do tiskárny podáván rovně. Vodítka posuňte k okrajům papíru. |
|
|
Zásobník na papír (B) |
Slouží k vkládání papíru. Můžete vložit většinu typů papíru dostupných pro tuto tiskárnu. |
|
|
Kryt (E, H) |
Tento kryt otevřete v případě, že potřebujete vyjmout uvízlý papír. |
|
|
Vodítko okrajů |
Napomáhá tomu, aby byl papír do tiskárny podáván rovně. Vodítka posuňte k okrajům papíru. |
|
|
Kazeta na papír 1, 2, 3, 4 (C1, C2, C3, C4) |
Slouží k vkládání papíru. C3 a C4 jsou volitelné. |
|
|
Přední kryt (A) |
Otevřete při výměně inkoustové kazety nebo krabice údržby. Můžete také vytáhnout vnitřní páčku a uzamknout kryt, abyste zabránili krádeži. |
|
|
Zásobník tiskovou stranou dolů (G) |
Drží vysunutý papír. |
|
|
Kryt dokumentů |
Zabraňuje vstupu vnějšího světla při skenování. |
|
|
Sklo skeneru |
Umístěte předlohy. Můžete ze umístit předlohy, které nejsou přiváděny z ADF, například obálky nebo silné knihy. |
|
|
Kryt |
Otevřete při instalaci volitelných položek. |
|
|
Port jednotky Wi-Fi |
Nainstalujte volitelné Wireless LAN Interface-P1 pro připojení k Wi-Fi. |
|
|
Servisní port USB |
Připojte ověřovací zařízení, například čtečku karet IC. |
|
|
USB port externího rozhraní |
Slouží k připojení paměťových zařízení. |
|
|
Čisticí tyčinka |
Použijte pro vyčištění vnitřku tiskárny. |
|
|
Držák dokumentů |
Lze do něj umístit příručky. Lze jej rovněž připevnit na zadní část tiskárny. |
|
|
Krabice údržby |
Shromažďuje odpadní inkoust, který vytéká během čištění a tisku. Obsahuje také údržbovou kapalinu. |
|
|
Inkoustová kazeta |
Tento inkoust se používá pro tisk. Inkoust je dodáván do tiskové hlavy prostřednictvím tiskárny. |
|
|
Držák čisticího hadříku |
Slouží k umístění čisticího hadříku. Lze jej rovněž připevnit na zadní část tiskárny. |
|
|
Čisticí hadřík |
Používá se k čištění skleněného povrchu jednotky skeneru a ADF. |
