ADF (automatski ulagač dokumenta) |
Automatski uvlači izvornike. |
|
|
Poklopac za ADF (F) |
Otvorite prilikom uklanjanja izvornika zaglavljenih unutar ADF-a. |
|
|
Rubna vodilica automatskog ulagača dokumenata (ADF) |
Usmjeravaju izvornike izravno u pisač. Pomiče se do ruba izvornika. |
|
|
Ulazni pretinac ADF |
Odjednom je moguće umetnuti više izvornika. |
|
|
Izlazni pretinac ADF |
Prihvaća izvornike izbačene iz ADF-a. |
|
|
Graničnik |
Sprječava ispadanje izbačenih izvornika iz izlaznog pretinca automatskog ulagača dokumenata ADF. |
|
|
Upravljačka ploča |
Omogućava postavljanje postavki i izvođenje radnji na pisaču. Također prikazuje status pisača. |
|
|
Poklopac (D1) |
Otvorite prilikom uklanjanja zaglavljenog papira. |
|
|
Rubna vodilica |
Usmjerava papir izravno u pisač. Pomaknite je do rubova papira. |
|
|
Pretinac za papir (B) |
Uvlači papir. Moguće je umetnuti većinu vrsta papira koje ovaj pisač podržava. |
|
|
Poklopac (E, H) |
Otvorite prilikom uklanjanja zaglavljenog papira. |
|
|
Rubna vodilica |
Usmjerava papir izravno u pisač. Pomaknite je do rubova papira. |
|
|
Ladica za papir 1, 2, 3, 4 (C1, C2, C3, C4) |
Uvlači papir. C3 i C4 su dodatni. |
|
|
Prednji poklopac (A) |
Otvorite prilikom zamjene spremnika s tintom ili kutije za održavanje. Možete i povući unutarnju ručiue da biste blokirali poklopac i spriječili krađu. |
|
|
Pretinac okrenut dolje (G) |
Pridržava izbačeni papir. |
|
|

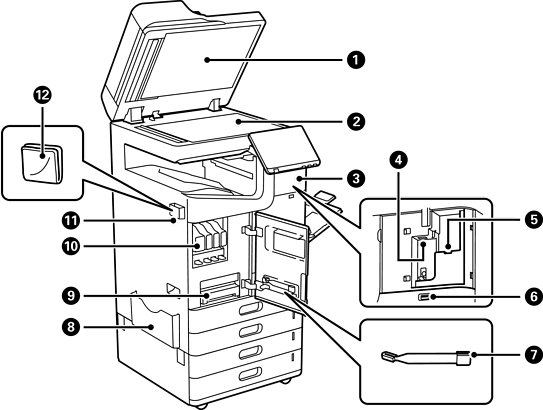

Poklopac dokumenta |
Blokira vanjsko svjetlo pri skeniranju. |
|
|
Staklo skenera |
Postavite izvornike. Možete staviti izvornike koji se ne umeću iz automatskog ulagača dokumenata ADF kao što su omotnice ili debele knjige. |
|
|
Poklopac |
Otvorite prilikom ugradnje dodataka. |
|
|
Ulaz Wi-Fi jedinice |
Ugradite dodatnu ploču sučelja Wireless LAN Interface-P1 radi povezivanja s Wi-Fi. |
|
|
Servisni USB ulaz |
Povežite autentikacijski uređaj kao primjerice IC čitač kartica. |
|
|
USB ulaz vanjskog sučelja |
Povezuje memorijske uređaje. |
|
|
Štap za čišćenje |
Koristi se za čišćenje unutar pisača. |
|
|
Držač dokumenta |
Pridržava priručnike. Možete ga priključiti i straga. |
|
|
Kutija za održavanje |
Prikuplja otpadnu tintu koja se ispušta tijekom čišćenja i ispisivanja. Sadrži i tekućinu za održavanje. |
|
|
Spremnik s tintom |
Ova tinta se koristi za ispis. Tinta se ispisnoj glavi dovodi kroz pisač. |
|
|
Čišćenje držača krpice |
Pridržava krpicu za čišćenje. Možete ga priključiti i straga. |
|
|
Krpica za čišćenje |
Upotrijebite za čišćenje staklene površine uređaja skenera i automatskog ulagača dokumenata ADF. |
