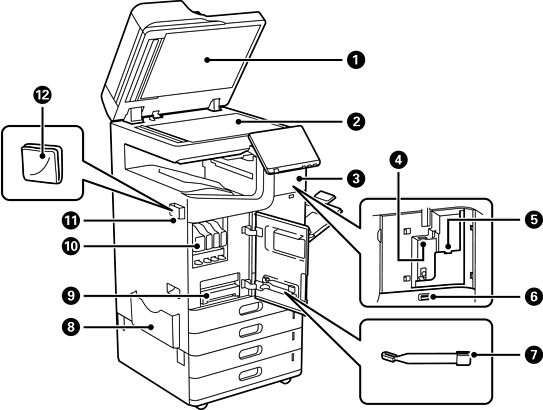

ADF (Automatický podávač dokumentov) |
Originály automaticky podáva. |
|
|
Kryt ADF (F) |
Otvorte pri odstraňovaní zaseknutých originálov z ADF. |
|
|
Postranná vodiaca lišta ADF |
Podávajú originály priamo do tlačiarne. Posuňte ich k okrajom originálov. |
|
|
Vstupný zásobník podávača ADF |
Súčasne môžete vložiť viac originálov. |
|
|
Výstupný zásobník podávača ADF |
Zbiera originály vysunuté z podávača ADF. |
|
|
Zarážka |
Zabraňuje vypadnutiu vysunutých originálov z výstupného zásobníka ADF. |
|
|
Ovládací panel |
Umožňuje robiť nastavenia a vykonávať činnosti na tlačiarni. Zobrazuje aj stav tlačiarne. |
|
|
Kryt (D1) |
Otvára sa pri odstraňovaní zaseknutého papiera. |
|
|
Postranná vodiaca lišta |
Podávajú papier priamo do tlačiarne. Posuňte ich k hranám papiera. |
|
|
Zásobník na papier (B) |
Slúži na vloženie papiera. Môžete vkladať väčšinu typov papiera dostupných pre túto tlačiareň. |
|
|
Kryt (E, H) |
Otvára sa pri odstraňovaní zaseknutého papiera. |
|
|
Postranná vodiaca lišta |
Podávajú papier priamo do tlačiarne. Posuňte ich k hranám papiera. |
|
|
Kazeta na papier 1, 2, 3, 4 (C1, C2, C3, C4) |
Slúži na vloženie papiera. C3 a C4 sú voliteľné. |
|
|
Predný kryt (A) |
Otvorte pri výmene atramentovej kazety alebo skrinky údržby. Môžete tiež vytiahnuť vnútornú páčku na uzamknutie krytu, aby ste zabránili krádeži. |
|
|
Zásobník lícom nadol (G) |
Drží vysunutý papier. |
|
|
Kryt na dokumenty |
Blokuje vonkajšie svetlo pri skenovaní. |
|
|
Sklo skenera |
Vložte originály. Môžete vložiť originály, ktoré sa nepodávajú z ADF, ako sú napríklad obálky alebo hrubé knihy. |
|
|
Kryt |
Otvorte, keď inštalujete voliteľné súčasti. |
|
|
Port jednotky Wi-Fi |
Na pripojenie k Wi-Fi nainštalujte voliteľné Wireless LAN Interface-P1. |
|
|
Servisný port USB |
Pripojte overovacie zariadenie, ako je napríklad čítačka kariet IC. |
|
|
Port externého rozhrania USB |
Pripájajte pamäťové zariadenia. |
|
|
Čistiaca palička |
Použite na vyčistenie vnútra tlačiarne. |
|
|
Držiak na dokumenty |
Slúži na uloženie návodov. Môžete to tiež pripojiť na zadnú stranu. |
|
|
Skrinka údržby |
Zhromažďuje odpadový atrament uvoľnený počas čistenia a tlače. Obsahuje aj údžbovú kvapalinu. |
|
|
Atramentová kazeta |
Tento atrament sa používa na tlač. Atrament sa dodáva do tlačovej hlavy prostredníctvom tlačiarne. |
|
|
Držiak na čistiacu handričku |
Slúži na odkladanie čistiacej handričky. Môžete to tiež pripojiť na zadnú stranu. |
|
|
Čistiaca handrička |
Použite ju na čistenie povrchu skla v jednotke skenera a podávači ADF. |
