ADF (Alimentador automàtic de documents) |
Alimenta els originals automàticament. |
|
|
Coberta d'ADF (F) |
S'obre per enretirar els originals embossats a l'ADF. |
|
|
Guia de vores de l'ADF |
Alimenten els originals directament a la impressora. Es fan lliscar fins a la vora dels originals. |
|
|
Safata d'entrada de l'ADF |
Podeu carregar diversos originals alhora. |
|
|
Safata de sortida de l'ADF |
Recull els originals expulsats de l'ADF. |
|
|
Topall |
Impedeix que els originals expulsats caiguin de la safata de sortida de l'ADF. |
|
|
Tauler de control |
Permet establir la configuració i realitzar operacions a la impressora. També mostra l'estat de la impressora. |
|
|
Coberta (D1) |
S'obre per treure'n el paper embossat. |
|
|
Guia de vores |
Alimenten el paper directament a la impressora. Llisqueu fins als costats del paper. |
|
|
Safata de paper (B) |
Carrega el paper. Podeu carregar la majoria dels tipus de paper disponibles per a aquesta impressora. |
|
|
Coberta (E, H) |
S'obre per treure'n el paper embossat. |
|
|
Guia de vores |
Alimenten el paper directament a la impressora. Llisqueu fins als costats del paper. |
|
|
Calaix de paper 1, 2, 3, 4 (C1, C2, C3, C4) |
Carrega el paper. C3 i C4 són opcionals. |
|
|
Coberta frontal (A) |
Obriu-la quan substituïu el cartutx de tinta o la caixa de manteniment. També podeu estirar la palanca interna per bloquejar la coberta i així evitar robatoris. |
|
|
Safata amb el paper cara avall (G) |
Recull el paper expulsat. |
|
|

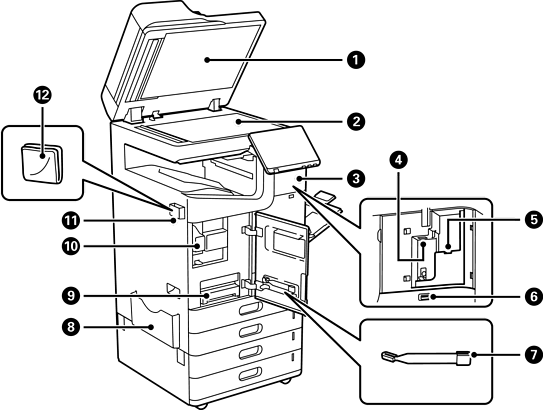

Coberta de documents |
Bloqueja la llum exterior en escanejar. |
|
|
Vidre de l'escàner |
Col·loqueu els originals. Podeu col·locar els originals que no s'alimenten amb l'ADF, com ara sobres o llibres gruixuts. |
|
|
Coberta |
Obriu-la en instal·lar elements opcionals. |
|
|
Port d'unitat Wi-Fi |
Instal·leu la Wireless LAN Interface-P1 per connectar amb Wi-Fi. |
|
|
Port USB de servei |
Connecteu un dispositiu d'autenticació, com ara un lector de targetes IC . |
|
|
Port USB d'interfície externa |
Connecteu dispositius de memòria. |
|
|
Bastonet de neteja |
Utilitzeu això per netejar l'interior de la impressora. |
|
|
Suport dels documents |
Desa els manuals. També podeu fixar-lo a la part posterior. |
|
|
Caixa de manteniment |
Recull la tinta residual que es descarrega durant la neteja i la impressió. També conté líquid de manteniment. |
|
|
Cartutx de tinta |
Aquesta tinta s'utilitza per a la impressió. La tinta es subministra al capçal d'impressió a través de la impressora. |
|
|
Suport del drap de neteja |
Desa el drap de neteja. També podeu fixar-lo a la part posterior. |
|
|
Drap de neteja |
Utilitzeu-lo per netejar la superfície de vidre de la unitat d'escàner i l'ADF. |
