חזית

ADF מזין מסמכים אוטומטי

מזין מסמכים מקוריים אוטומטית.

מכסה ADF (F)

יש לפתוח כאשר מסלקים מסמכים מקוריים שנתקעו ב-ADF.

מיישר צדדים של ADF

מזין מסמכים מקוריים ישר למדפסת. החלק עד לקצה של המסמכים המקוריים.

מגש קלט של ADF

תוכל לטעון ממספר מקורות במקביל.

מגש פלט של ADF

מחזיק את המסמכים המקוריים שנפלטו מ-ADF.

מעצור

מונע ממסמכי המקור שנפלטים מליפול ממגש הפלט של ADF.

לוח בקרה

מאפשר לך לבצע הגדרות ופעולות במדפסת. מציג גם את מצב המדפסת.

מכסה (D1)

פתח בעת הסרת נייר חסום.

מיישר צדדים

הזנת הנייר ישר אל תוך המדפסת. החלק לאורך קצוות דף הנייר.

מגש נייר (B)

הכנסת דף. תוכל לטעון את רוב סוגי הנייר הזמינים עבור המדפסת.

מכסה (E, H)

פתח בעת הסרת נייר חסום.

מיישר צדדים

הזנת הנייר ישר אל תוך המדפסת. החלק לאורך קצוות דף הנייר.

מחסנית נייר 1‏,  2‏,  3‏,  4 (C1, C2, C3, C4)

הכנסת דף. C3 ו-C4 אופציונליים.

מכסה קדמי (A)

פתח כאשר יש להחליף את מחסנית הדיו או את קופסת התחזוקה.

תוכל גם למשוך את הידית הפנימית החוצה כדי לנעול את המכסה ולמנוע גניבה.

מגש הפנים כלפי מטה (G)

החזקת דפי הנייר שיוצאים.

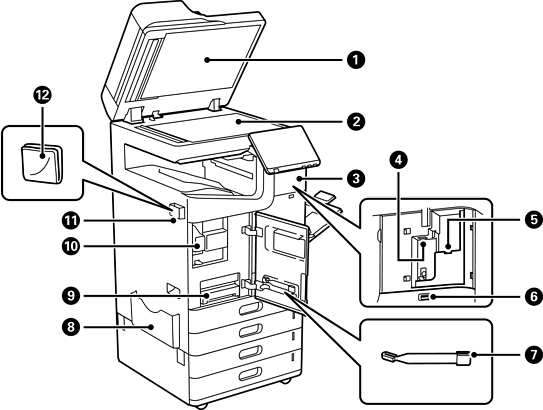

מכסה המסמכים

חוסם אור חיצוני במהלך הסריקה.

משטח הסריקה

הנח את עותקי המקור. תוכל להניח מסמכי מקור שאינם מוזנים מתוך ADF כגון מעטפות או ספרים עבים.

כיסוי

פתח להתקנה של פריטים אופציונליים.

יציאה ליחידת Wi-Fi

התקן את יחידת Wireless LAN Interface-P1 האופציונלית כדי להתחבר אל רשת Wi-Fi.

יציאת שירות USB

חבר התקן אימות כגון קורא כרטיסי IC.

יציאת ממשק USB חיצוני

חבר התקני זיכרון.

מקל ניקוי

השתמש לניקוי החלק הפנימי של המדפסת.

מחזיק מסמכים

מחזיק את המדריכים. תוכל גם לחבר אותו מאחור.

קופסת התחזוקה

אוספת את שאריות הדיו שנפלטות במהלך הניקוי וההדפסה. מכילה גם את נוזל התחזוקה.

מחסנית דיו

הדיו משמש להדפסה. הדיו מסופק אל ראש ההדפסה באמצעות המדפסת.

מחזיק מטלית הניקוי

מחזיק את מטלית הניקוי. תוכל גם לחבר אותו מאחור.

מטלית ניקוי

משמש לניקוי משטח הסריקה של יחידת הסורק ושל ADF.
