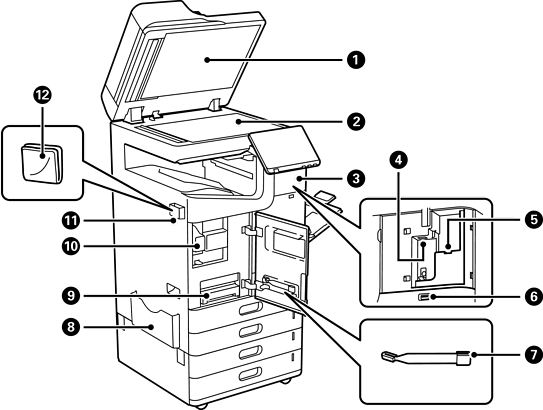

ADF (Automatikus dokumentumadagoló) |
Automatikusan adagolja az eredetiket. |
|
|
ADF fedele (F) |
Nyissa fel, ha az elakadt eredetiket kívánja eltávolítani az ADF-ből. |
|
|
ADF élvezető |
Az eredeti dokumentumokat közvetlenül a nyomtatóba adagolja. Csúsztassa az eredeti dokumentumok széleihez. |
|
|
ADF bemeneti tálca |
Egyszerre több eredetit is betölthet. |
|
|
ADF kimeneti tálca |
Az ADF-ből kiadott eredetiket tartja. |
|
|
Ütköző |
Megakadályozza, hogy a kiadott eredetik leessenek a(z) ADF kimeneti tálcájáról. |
|
|
Vezérlőpanel |
A nyomtatón a beállítások és a különböző műveletek elvégzésére szolgál. Ezen kívül a nyomtató állapota is itt látható. |
|
|
Fedél (D1) |
Nyissa ki, ha elakadt papírt távolít el. |
|
|
Élvezető |
A papírt közvetlenül a nyomtatóba adagolja. Csúsztassa a papírlap széleihez. |
|
|
Papírtálca (B) |
Papír betöltése. A nyomtatóhoz rendelkezésre álló legtöbb papírtípus betölthető. |
|
|
Fedél (E, H) |
Nyissa ki, ha elakadt papírt távolít el. |
|
|
Élvezető |
A papírt közvetlenül a nyomtatóba adagolja. Csúsztassa a papírlap széleihez. |
|
|
Papírkazetta 1, 2, 3, 4 (C1, C2, C3, C4) |
Papír betöltése. A(z) C3 és a(z) C4 opcionális. |
|
|
Első burkolat (A) |
Nyissa ki a tintapatron vagy a karbantartó rekesz cseréjekor. Lopásgátlásként a belső kart is kihúzhatja a fedél rögzítéséhez. |
|
|
A papírlapokat fejjel lefelé tároló tálca (G) |
A kiadott papírt tartja. |

|
|
Lapolvasó fedél |
Szkennelés közben meggátolja, hogy a fény kívülről bejusson. |
|
|
Szkennerüveg |
Helyezze el az eredeti dokumentumokat. Olyan eredeti példányokat helyezhet el itt, amelyeket a(z) ADF nem adagol be, például borítékot vagy vastag könyveket. |
|
|
Fedél |
Nyissa ki az opcionális elemek beszerelésekor. |
|
|
Wi-Fi egység portja |
Szerelje be az opcionális Wireless LAN Interface-P1 eszközt, hogy Wi-Fi hálózathoz csatlakozhasson. |
|
|
Szerviz USB port |
Hitelesítési eszköz, például IC kártyaolvasó csatlakoztatására. |
|
|
Külső interfész USB portja |
Adattároló eszközök csatlakoztatásához. |
|
|
Tisztítópálca |
Ezzel tisztítsa meg a nyomtató belsejét. |
|
|
Dokumentumtartó |
Az útmutatókat tartja. Hátulra is rögzítheti. |
|
|
Karbantartó rekesz |
Összegyűjti a tisztítás és a nyomtatás során keletkező használt tintát. Karbantartó folyadékot is tartalmaz. |
|
|
Tintapatron |
Ezt a tintát nyomtatáshoz használják. A tinta a nyomtatón keresztül jut el a nyomtatófejhez. |
|
|
Törlőkendő-tartó |
A törlőkendő tárolására szolgál. Hátulra is rögzítheti. |
|
|
Törlőkendő |
Tisztítsa meg a lapolvasó egység és a(z) ADF üvegfelületét. |
