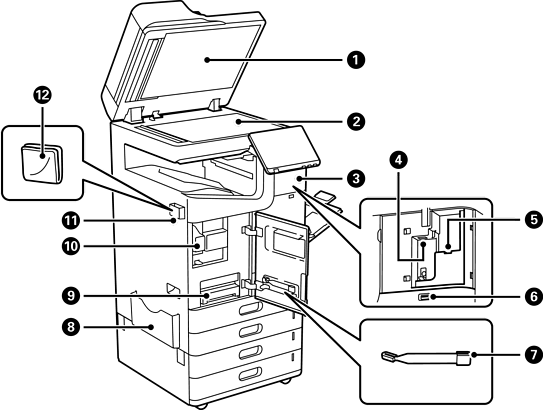

Mặt trước

ADF (Bộ nạp tài liệu tự động)

Tự động nạp bản gốc.

Nắp ADF (F)

Mở khi loại bỏ bản gốc bị kẹt trong ADF.

Thanh dẫn hướng cạnh ADF

Nạp bản gốc thẳng vào máy in. Trượt đến mép của bản gốc.

Khay đầu vào ADF

Bạn có thể nạp nhiều bản gốc cùng lúc.

Khay đầu ra ADF

Giữ bản gốc được nhả ra từ ADF.

Bộ chặn

Ngăn không cho bản gốc rơi khỏi khay đầu ra ADF.

Bảng điều khiển

Cho phép bạn thực hiện cài đặt và các thao tác trên máy in. Đồng thời hiển thị trạng thái của máy in.

Nắp (D1)

Mở khi loại bỏ giấy bị kẹt.

Thanh dẫn hướng cạnh

Nạp giấy thẳng vào máy in. Trượt đến mép của giấy.

Khay giấy (B)

Nạp giấy. Bạn có thể nạp hầu hết các loại giấy khả dụng cho máy in này.

Nắp (E, H)

Mở khi loại bỏ giấy bị kẹt.

Thanh dẫn hướng cạnh

Nạp giấy thẳng vào máy in. Trượt đến mép của giấy.

Hộc đựng giấy 1, 2, 3, 4 (C1, C2, C3, C4)

Nạp giấy. C3 và C4 là tùy chọn.

Nắp trước (A)

Mở khi thay hộp mực hoặc hộp bảo trì.

Bạn cũng có thể kéo cần gạt bên trong ra để khóa nắp nhằm tránh bị trộm cắp.

Khay úp mặt giấy (G)

Giữ giấy được đẩy ra.

Nắp tài liệu

Chặn ánh sáng bên ngoài khi đang quét.

Kính máy quét

Đặt bản gốc vào. Bạn có thể đặt bản gốc không được nạp từ ADF như phong bì hoặc sách dày.

Nắp

Mở khi lắp đặt các mục tùy chọn.

Cổng thiết bị Wi-Fi

Cài đặt Wireless LAN Interface-P1 tùy chọn để kết nối Wi-Fi.

Cổng USB dịch vụ

Kết nối thiết bị xác thực, chẳng hạn như trình đọc thẻ IC.

Cổng USB giao diện ngoài

Kết nối các thiết bị nhớ.

Thanh làm sạch

Sử dụng cái này để làm sạch bên trong máy in.

Bộ phận giữ tài liệu

Giữ sách hướng dẫn. Bạn cũng có thể gắn nó vào mặt sau.

Hộp bảo trì

Thu gom mực thải ra trong quá trình vệ sinh và in. Cũng chứa chất lỏng bảo trì.

Hộp mực

Mực này được sử dụng để in. Mực được cấp cho đầu in thông qua máy in.

Bộ phận giữ vải làm sạch

Giữ vải làm sạch. Bạn cũng có thể gắn nó vào mặt sau.

Vải làm sạch

Dùng để làm sạch bề mặt kính của bộ phận máy quét và ADF.
