توصيل الكابلات

وصٍّل محول التيار المتردد وكبل الواجهة بالموصلات الموجودة أسفل الطابعة.

تحذير:

تأكد من استخدام محول التيار المتردد المحدد [AC Adapter,C1 (الموديل: M235B)] فقط.

1. أزل الغطاء إذا كان مرفقًا.
   إزالة الأغطية

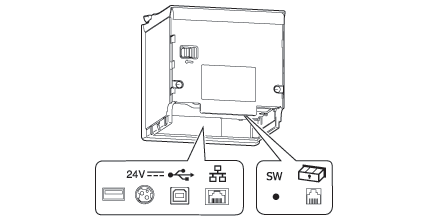

2. وصٍّل محول التيار المتردد وكبل الواجهة بالموصلات الموجودة أسفل الطابعة.

تختلف الواجهات المتاحة وفقًا لطراز الطابعة.


ملاحظة:
• عند استخدام وحدة شبكة LAN اللاسلكية الاختيارية، وصِّل الوحدة بموصل USB.

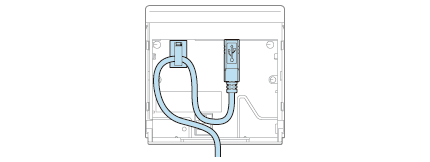

• عند توجيه كبل USB من خلال الفتحة الموجودة في مركز الغطاء, قم بتركيب حامل قفل السلك, كما هو موضح في الرسم, لتأمين كبل USB وتجنب فصله عن طريق الخطأ. هذا غير ضروريًا عند توجيه كبل USB من خلال الفتحات الموجودة في الزوايا.



3. إعادة تركيب الغطاء.
   تركيب الأغطية

4. توصيل كبل الواجهة بالجهاز.

5. توصيل مأخذ كبل التيار المتردد بمخرج الطاقة.

تحذير:

• لا تُدخل أبدًا قابس كبل التيار المتردد في مقبس لا يتوافق مع فولتية دخل مهايئ التيار المتردد؛ وإلا، فقد تتعرض الطابعة للتلف.

• إذا حدث خطأ، فافصل التيار عن الطابعة فورًا وأخرج قابس كبل التيار المتردد من المقبس.
