Připojení kabelů

Připojte napájecí adaptér a kabel rozhraní ke konektorům v dolní části tiskárny.

VAROVÁNÍ:

Zajistěte, aby byl použit specifikovaný napájecí adaptér [AC Adapter,C1 (model: M235B)].

1. Je-li nasazen kryt, sejměte jej.
   Sejmutí krytů

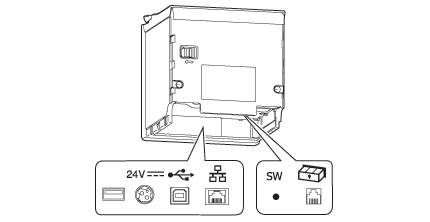

2. Připojte napájecí adaptér a kabel rozhraní ke konektorům v dolní části tiskárny.

Dostupná rozhraní se liší podle modelu tiskárny.


Poznámka:
• Při používání doplňkové jednotky bezdrátové sítě LAN připojte jednotku ke konektoru USB.

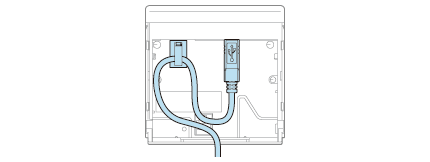

• Provlečte kabel USB otvorem uprostřed krytu a podle obrázku zajistěte zatlačovací příchytkou kabelu. Tato příchytka zabraňuje náhodnému odpojení kabelu USB. Toto opatření je nezbytné při vedení kabelu USB otvory v rozích.



3. Znovu nasaďte kryt.
   Nasazení krytů

4. Připojte kabel rozhraní k zařízení.

5. Připojte zástrčku napájecího kabelu k elektrické zásuvce.

VAROVÁNÍ:

• Zásadně nepřipojujte zástrčku napájecího kabelu do elektrické zásuvky, která nesplňuje vstupní napětí napájecího adaptéru. Mohlo by to způsobit poškození tiskárny.

• Dojde-li někdy k závadě, ihned vypněte napájení tiskárny a odpojte napájecí kabel od elektrické zásuvky.
