Oben > Grundlegende Bedienung > Entfernen/Anbringen von Abdeckungen (hinten und unten)

Entfernen/Anbringen von Abdeckungen (hinten und unten)

Entfernen der Abdeckungen

Befolgen Sie zum Entfernen der Abdeckungen die nachstehenden Schritte.

Einstellung auf Ausgabeposition oben

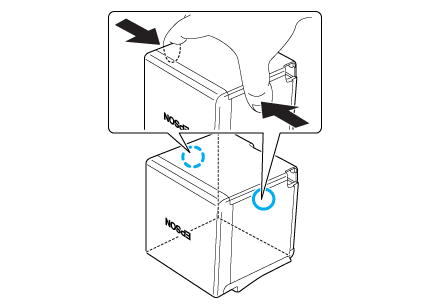

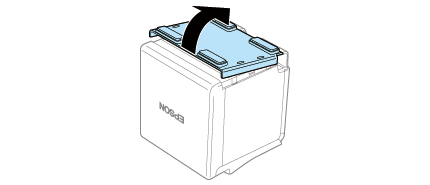

  1. Drücken Sie die durch blaue Kreise angezeigten Punkte zum Lösen der Verschlüsse vorsichtig mit Ihren Fingern zusammen und entfernen Sie dann die untere Abdeckung.

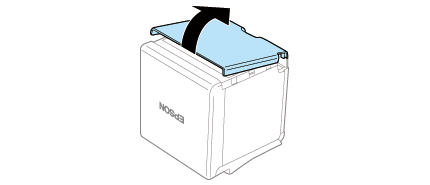

  2. Entfernen Sie die hintere Abdeckung wie in der Abbildung gezeigt mit Ihrem Finger.

Einstellung auf Ausgabeposition vorne

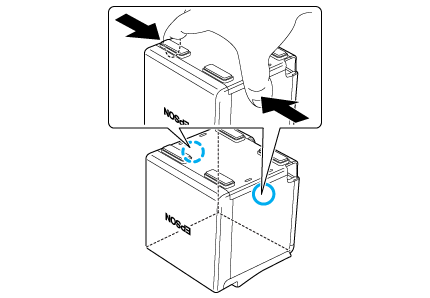

  1. Drücken Sie die durch blaue Kreise angezeigten Punkte zum Lösen der Verschlüsse vorsichtig mit Ihren Fingern zusammen und entfernen Sie dann die hintere Abdeckung.

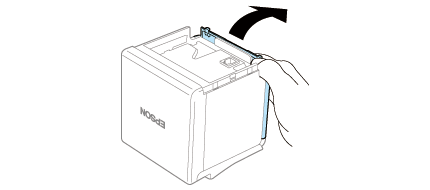

  2. Entfernen Sie die untere Abdeckung wie in der Abbildung gezeigt mit Ihrem Finger.

Anbringen der Abdeckungen

Befolgen Sie zum Anbringen der Abdeckungen die nachstehenden Schritte.

Einstellung auf Ausgabeposition oben

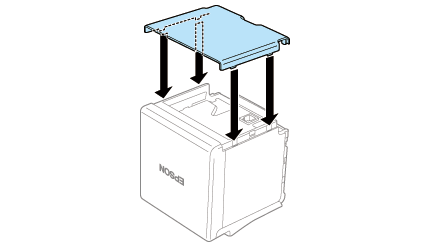

  1. Richten Sie die Verschlüsse aus und befestigen Sie die untere Abdeckung am Drucker.

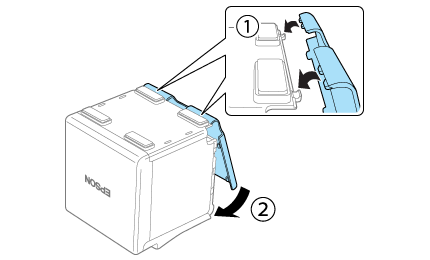

  2. Haken Sie die Verschlüsse in die untere Abdeckung und befestigen Sie die hintere Abdeckung am Drucker.

Einstellung auf Ausgabeposition vorne

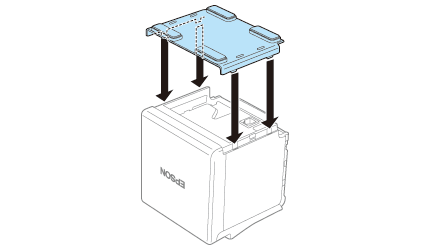

  1. Richten Sie die Verschlüsse aus und befestigen Sie die hintere Abdeckung am Drucker.

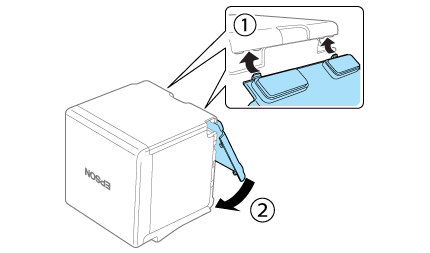

  2. Haken Sie die Verschlüsse in die hintere Abdeckung und befestigen Sie die untere Abdeckung am Drucker.
