Σύνδεση καλωδίων

Συνδέστε το μετασχηματιστή AC και το καλώδιο διεπαφής στους συνδέσμους, στο κάτω μέρος του εκτυπωτή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Βεβαιωθείτε ότι χρησιμοποιείτε τον καθορισμένο μετασχηματιστή AC [AC Adapter,C1 (Μοντέλο: M235B)] μόνο.

1. Αφαιρέστε το κάλυμμα σε περίπτωση που έχει προσαρτηθεί.
   Αφαίρεση των καλυμμάτων

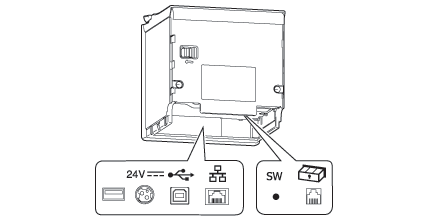

2. Συνδέστε το μετασχηματιστή AC και το καλώδιο διεπαφής στους συνδέσμους, στο κάτω μέρος του εκτυπωτή.

Οι διαθέσιμες διεπαφές διαφέρουν ανάλογα με το μοντέλο του εκτυπωτή.


Σημείωση:
• Όταν χρησιμοποιείτε την προαιρετική μονάδα Ασύρματου LAN, συνδέστε τη μονάδα στο σύνδεσμο USB.

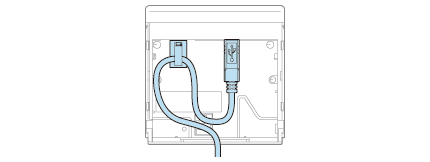

• Κατά τη δρομολόγηση του καλωδίου USB μέσω της οπής στο κέντρο του καλύμματος, προσαρτήστε τη συναρμογή κλειδώματος καλωδίων όπως απεικονίζεται, ώστε να ασφαλίσετε το καλώδιο USB και να αποτρέψετε την ακούσια αποσύνδεσή του. Αυτό είναι απαραίτητο κατά τη δρομολόγηση του καλωδίου USB μέσω των οπών στις γωνίες.



3. Προσαρτήστε εκ νέου το κάλυμμα.
   Προσάρτηση των καλυμμάτων

4. Συνδέστε το καλώδιο διεπαφής στη συσκευή.

5. Συνδέστε την υποδοχή καλωδίου AC σε πρίζα ρεύματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Μην εισάγετε ποτέ την υποδοχή καλωδίου AC σε πρίζα η οποία δεν ταιριάζει στην τάση εισόδου του προσαρμογέα AC. Αυτό μπορεί να προκαλέσει βλάβη στον εκτυπωτή.

• Σε περίπτωση που προκύψει σφάλμα, απενεργοποιήστε αυτόματα την τροφοδοσία του εκτυπωτή και αποσυνδέστε το καλώδιο AC από την υποδοχή.
