Quitar/Colocar las cubiertas (trasera e inferior)

Inicio > Operaciones básicas > Quitar/Colocar las cubiertas (trasera e inferior)

Quitar las cubiertas

Siga los siguientes pasos para quitar las cubiertas.

Para la posición de salida desde la parte superior

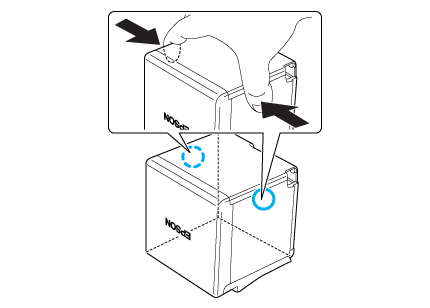

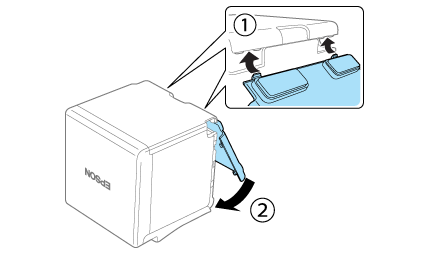

Deslice con cuidado los puntos indicados mediante círculos azules con los dedos para soltar los enganches y, a continuación, extraiga la cubierta inferior.

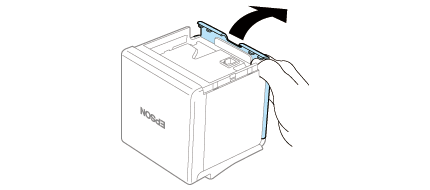

Quite la cubierta trasera con el dedo tal y como se muestra en el dibujo.

Para la posición de salida desde la parte delantera

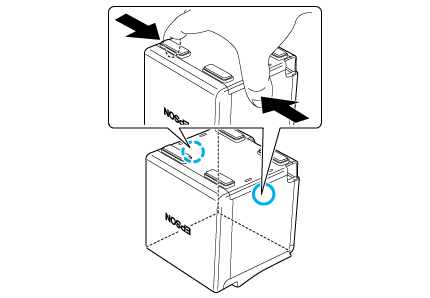

Deslice con cuidado los puntos indicados mediante círculos azules con los dedos para soltar los enganches y, a continuación, extraiga la cubierta trasera.

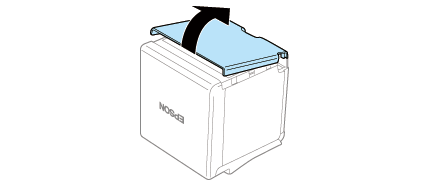

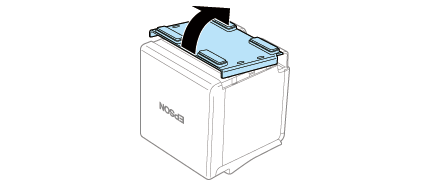

Quite la cubierta inferior con el dedo tal y como se muestra en el dibujo.

Colocar las cubiertas

Siga los siguientes pasos para colocar las cubiertas.

Para la posición de salida desde la parte superior

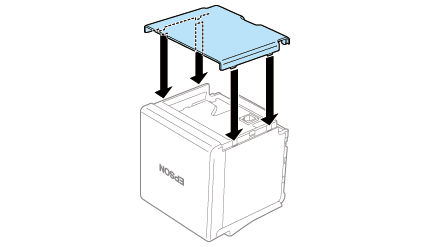

Alinee los enganches y acople la cubierta inferior a la impresora.

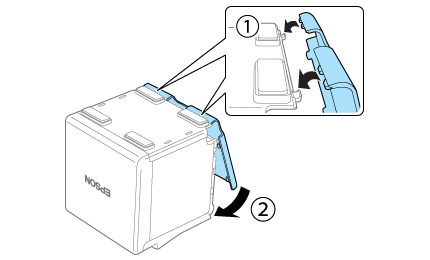

Cierre los enganches en la cubierta inferior y acople la cubierta trasera a la impresora.

Para la posición de salida desde la parte delantera

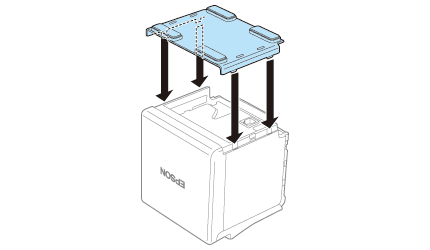

Alinee los enganches y acople la cubierta trasera a la impresora.

Cierre los enganches en la cubierta trasera y acople la cubierta inferior a la impresora.
