Cavi di collegamento

Collegare l'adattatore CA e il cavo di interfaccia ai connettori nella parte inferiore della stampante.

AVVERTENZA:

Assicurarsi di utilizzare l'adattatore CA specificato [AC Adapter,C1 solo (Modello: M235B)].

1. Rimuovere la copertura se fissata.
   Rimozione delle coperture

2. Collegare l'adattatore CA e il cavo di interfaccia ai connettori nella parte inferiore della stampante.

Le interfacce disponibili variano a seconda del modello della stampante.


Nota:
• Quando si usa l'unità LAN wireless opzionale, collegare l'unità al connettore USB.

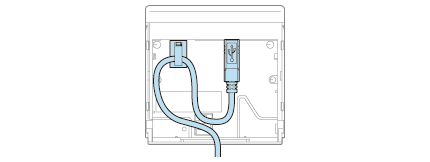

• Quando si instrada il cavo USB attraverso il foro nel centro della copertura, fissare il passacavo di bloccaggio come mostrato nell'illustrazione per fissare il cavo USB ed evitare che si scolleghi accidentalmente. Non è necessario quando si instrada il cavo USB attraverso i fori negli angoli.



3. Riposizionare la copertura.
   Fissaggio delle coperture

4. Collegare il cavo di interfaccia al dispositivo.

5. Collegare la spina del cavo CA in una presa di alimentazione.

AVVERTENZA:

• Non inserire mai la spina del cavo CA in una presa che non sia compatibile con la tensione in ingresso dell'adattatore CA: In questo caso la stampante potrebbe danneggiarsi.

• In caso di guasto, spegnere immediatamente l'alimentazione della stampante e scollegare il cavo CA dalla presa.
