Kabelių prijungimas

Prijunkite kintamosios srovės adapterį ir sąsajos kabelį prie spausdintuvo apačioje esančių jungčių.

ĮSPĖJIMAS:

Būtinai naudokite nurodytą kintamosios srovės adapterį [AC Adapter,C1 (modelis: M235B)].

1. Nuimkite dangtį, jeigu jis uždėtas.
   Dangčių nuėmimas

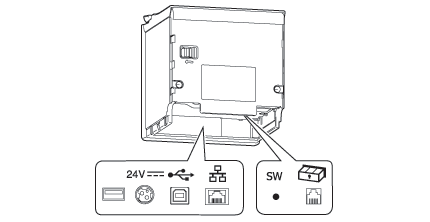

2. Prijunkite kintamosios srovės adapterį ir sąsajos kabelį prie spausdintuvo apačioje esančių jungčių.

Esamos sąsajos yra skirtingos, atsižvelgiant į spausdintuvo modelį.


Pastaba:
• Kai naudojate papildomą belaidžio LAN įrenginį, įrenginį junkite prie USB jungties.

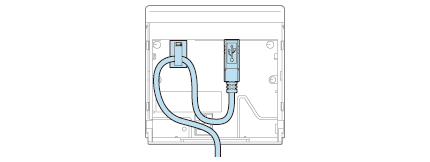

• Prakišdami USB kabelį pro dangčio centre esančią skylę, pritaisykite fiksuojamąją laido atramą, kaip pavaizduota paveikslėlyje, kad pritvirtintumėte USB kabelį ir apsaugotumėte jį nuo netyčinio atsijungimo. Tai būtina prakišant USB kabelį pro kampuose esančias skyles.



3. Vėl uždėkite dangtį.
   Dangčių uždėjimas

4. Prijunkite sąsajos kabelį prie prietaiso.

5. Prijunkite kintamosios srovės kabelio kištuką prie elektros tinklo lizdo.

ĮSPĖJIMAS:

• Niekada nekiškite kintamosios srovės kabelio kištuko į lizdą, kuris neatitinka kintamosios srovės adapterio įvesties įtampos. Priešingu atveju gali būti sugadintas spausdintuvas.

• Jeigu įvyktų kokia nors triktis, tuoj pat išjunkite spausdintuvą ir atjunkite kintamosios srovės kabelio kištuką nuo elektros lizdo.
