Podłączanie przewodów

Podłącz zasilacz sieciowy i przewód połączeniowy do złączy znajdujących się w dolnej części drukarki.

OSTRZEŻENIE:

Należy upewnić się, że stosowany jest określony zasilacz sieciowy [AC Adapter,C1 (Model: M235B)].

1. Zdejmij osłonę, jeśli jest ona zamocowana.
   Odłączanie pokryw

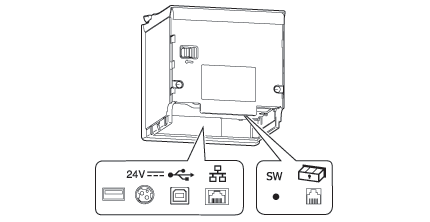

2. Podłącz zasilacz sieciowy i przewód połączeniowy do złączy znajdujących się w dolnej części drukarki.

Dostępne złącza mogą różnić się zależnie od modelu drukarki.


Uwaga:
• W przypadku używania opcjonalnego modułu sieci bezprzewodowej LAN podłącz ten moduł do złącza USB.

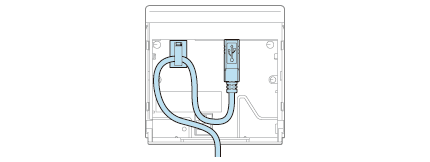

• W przypadku przeprowadzania przewodu USB przez otwór na środku pokrywy, przymocuj do przewodu zapinkę zabezpieczającą zgodnie z przedstawioną ilustracją, w celu zabezpieczenia przewodu USB i ochrony przed jego przypadkowym odłączeniem. Nie jest to konieczne w przypadku przeprowadzania przewodu USB przez otwory znajdujące się na narożnikach.



3. Ponownie zamontuj pokrywę.
   Mocowanie pokryw

4. Podłącz przewód połączeniowy do urządzenia.

5. Podłącz wtyczkę przewodu zasilającego do gniazdka elektrycznego.

OSTRZEŻENIE:

• Nie należy wkładać wtyczki przewodu zasilającego prądu przemiennego do gniazdka elektrycznego, które nie odpowiada wartości napięcia wejściowego zasilacza sieciowego. Może to doprowadzić do uszkodzenia drukarki.

• W przypadku wystąpienia usterki niezwłocznie wyłącz zasilanie drukarki i odłącz przewód zasilający prądu przemiennego od gniazdka elektrycznego.
