Подключение кабелей

Подключите блок питания и кабель интерфейса к разъемам на нижней части принтера.

ПРЕДУПРЕЖДЕНИЕ:

Пользуйтесь только указанным блоком питания переменного тока [AC Adapter,C1 (модель: M235B)].

1. Снимите крышку, если она закреплена на месте.
   Снятие крышек

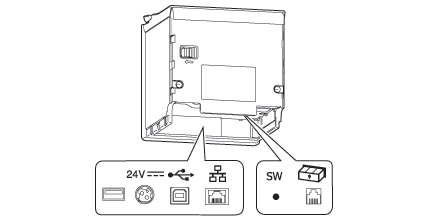

2. Подключите блок питания и кабель интерфейса к разъемам на нижней части принтера.

Доступные интерфейсы варьируются в зависимости от модели принтера.


Примечание:
• При использовании дополнительного блока беспроводной локальной сети, подключите блок прямо к разъему USB.

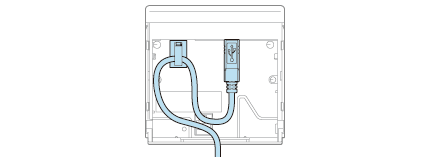

• Если кабель USB проходит через отверстие в центре крышки, присоедините фиксирующий зажим кабеля как показано на иллюстрации, чтобы закрепить кабель USB и предотвратить его случайное отсоединение. Это не обязательно, если кабель USB проходит через отверстие в одном из углов.



3. Установите крышку на место.
   Установка крышек на место

4. Подсоедините кабель интерфейса к устройству.

5. Вставьте вилку кабеля переменного тока в розетку.

ПРЕДУПРЕЖДЕНИЕ:

• Запрещается вставлять вилку кабеля переменного тока в розетку, напряжение которой не соответствует входному напряжению блока питания переменного тока. Это может привести к повреждению принтера.

• При возникновении неисправности немедленно отключите питание принтера и отсоедините вилку кабеля переменного тока от розетки.
