Pripojenie káblov

Sieťový adaptér a kábel rozhrania zapojte do konektorov v spodnej časti tlačiarne.

VÝSTRAHA:

Používajte iba určený sieťový adaptér [AC Adapter,C1 (Model: M235B)].

1. Ak je nasadený kryt, odstráňte ho.
   Odstránenie krytov

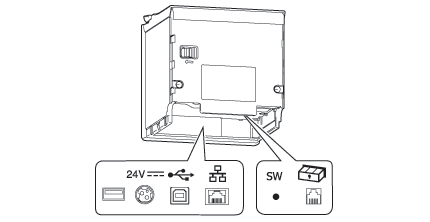

2. Sieťový adaptér a kábel rozhrania zapojte do konektorov v spodnej časti tlačiarne.

Dostupné rozhrania sa líšia podľa modelu tlačiarne.


Poznámka:
• Ak používate voliteľný modul bezdrôtovej siete LAN, zapojte ho priamo do konektora USB.

• Ak kábel USB vediete cez otvor v strede krytu, kábel USB zaistite pripojením príchytky pre poistné lanko tak, ako je to znázornené na obrázku, aby sa zabránilo jeho náhodnému odpojeniu. Toto nie je potrebné, ak kábel USB vedie cez otvory v rohoch.



3. Kryt znovu nasaďte.
   Zakladanie krytov

4. Kábel rozhrania zapojte do zariadenia.

5. Zástrčku sieťového napájacieho kábla zapojte do elektrickej zásuvky.

VÝSTRAHA:

• Zástrčku napájacieho kábla nikdy nezapájajte do elektrickej zásuvky, ktorá nespĺňa požiadavky na výstupné napätie sieťového adaptéra. Mohlo by dôjsť k poškodeniu tlačiarne.

• V prípade, že dôjde k poruche, okamžite vypnite napájanie tlačiarne a napájací kábel odpojte od elektrickej zásuvky.
