การเชื่อมต่อสาย

เชื่อมต่ออะแดปเตอร์ AC และสายเชื่อมต่อกับขั้วต่อที่ด้านล่างของเครื่องพิมพ์

คำเตือน:

ต้องแน่ใจว่าใช้อุปกรณ์แปลงไฟ AC ที่กำหนด [AC Adapter, C1 (รุ่น: M235B)] เท่านั้น

1. ถอดฝาครอบหากมีการยึดไว้
   การถอดฝาครอบ

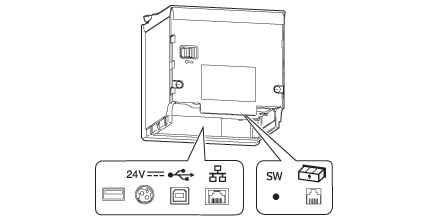

2. เชื่อมต่ออะแดปเตอร์ AC และสายเชื่อมต่อกับขั้วต่อที่ด้านล่างของเครื่องพิมพ์

ส่วนเชื่อมต่อจะแตกต่างกันไปตามรุ่นของเครื่องพิมพ์


หมายเหตุ:
• เมื่อใช้ชุด LAN ไร้สาย (อุปกรณ์เสริม) ให้เชื่อมต่อชุดกับขั้วต่อ USB

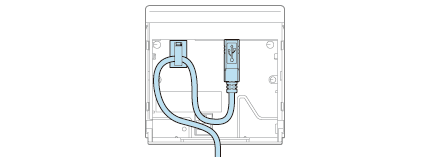

• เมื่อกำหนดเส้นทางสาย USB ผ่านรูตรงกลางของฝาครอบ ให้ยึดด้วยสายรัดสำหรับล็อกดังที่แสดงในภาพประกอบเพื่อยึดสาย USB และป้องกันไม่ให้ตัดการเชื่อมต่อโดยไม่ตั้งใจ สิ่งนี้ไม่จำเป็นเมื่อกำหนดเส้นทางสาย USB ผ่านรูที่มุม



3. ยึดฝาครอบใหม่อีกครั้ง
   การใส่ฝาครอบ

4. เชื่อมต่อสายเชื่อมต่อกับอุปกรณ์

5. เชื่อมต่อปลั๊กไฟ AC กับเต้าเสียบไฟฟ้าที่ผนัง

คำเตือน:

• ห้ามเสียบปลั๊กไฟ AC ลงในเต้ารับที่ไม่รองรับแรงดันไฟฟ้าขาเข้าของอะแดปเตอร์ AC การกระทำเช่นนั้นอาจทำให้เครื่องพิมพ์เสียหาย

• หากเกิดข้อผิดพลาด ให้ปิดเครื่องพิมพ์ทันที และถอดปลั๊กไฟ AC ออกจากเต้าเสียบไฟฟ้าที่ผนัง
