Podłączanie modułu bezprzewodowej sieci LAN drukarki

Gdy wymagane jest podłączenie modułu bezprzewodowej sieci LAN do złącza USB drukarki, przy braku wolnych złączy USB, można używać jednocześnie moduł bezprzewodowej sieci LAN oraz wyświetlacz klienta, poprzez podłączenie modułu bezprzewodowej sieci LAN do złącza USB na tym urządzeniu.

Uwaga:

Można używać wyłącznie opcjonalny moduł bezprzewodowej sieci LAN, obsługiwany przez drukarkę TM.

W celu podłączenia modułu bezprzewodowej sieci LAN do złącza USB urządzenia należy wykonać wymienione poniżej czynności.

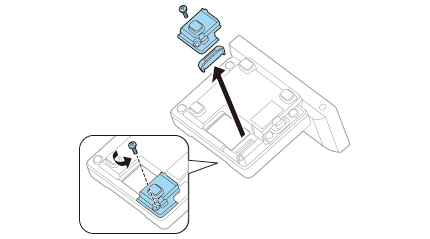

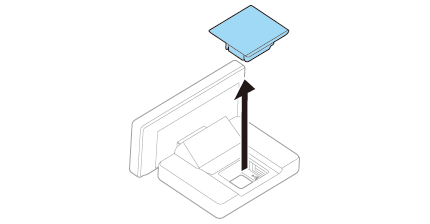

1. Zdejmij pokrywy podstawy i spód, jak na ilustracji.

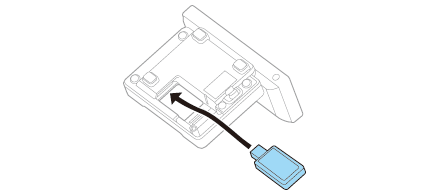

2. Podłącz moduł bezprzewodowej sieci LAN do złącza modułu bezprzewodowej sieci LAN.

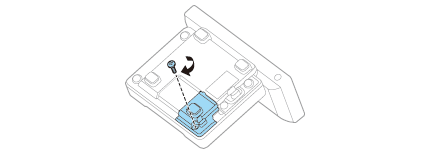

3. Załóż z powrotem pokrywę na spód. Pozostaw zdjętą pokrywę podstawy.


PRZESTROGA:

• Nie należy niczego umieszczać w górnej części (otwarcie pokrywy) modułu bezprzewodowej sieci LAN. Jeżeli podczas użytkowania produktu zostanie uniemożliwione odprowadzanie ciepła, może to doprowadzić do awarii.

• Nie należy używać przedłużacza USB. Ze względu na spadek napięcia mogą wystąpić błędy w pracy.

Uwaga:

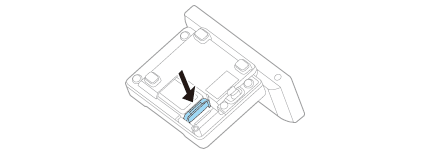

W razie potrzeby, zależnie od długości modułu bezprzewodowej sieci LAN, można zamocować ścianki działowe.
