Подключение модуля беспроводной ЛВС принтера

Если модуль беспроводной ЛВС подключен к разъему USB принтера, а свободные разъемы USB отсутствуют, можно одновременно использовать модуль беспроводной ЛВС и дисплей покупателя, подключив модуль беспроводной ЛВС к разъему USB на данном устройстве.

Примечание.

Допускается использование только дополнительного модуля беспроводной ЛВС, который поддерживается принтером ТМ.

Для подключения модуля беспроводной ЛВС к разъему USB устройства выполните приведенные ниже действия.

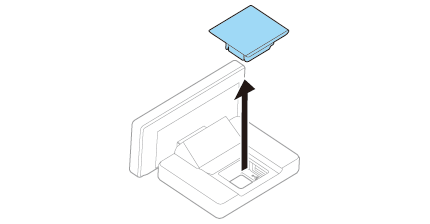

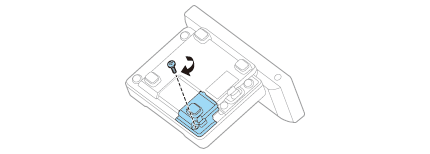

1. Снимите крышки с подставки и нижней панели, как показано на рисунке.

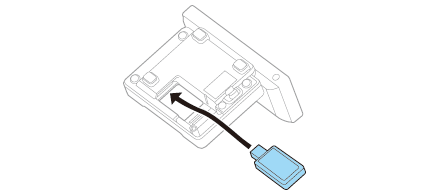

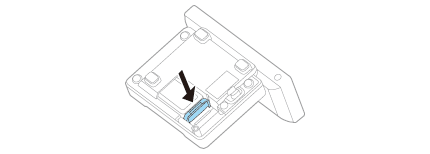

2. Подключите блок беспроводной ЛВС к его разъему.



3. Установите нижнюю крышку. Не устанавливайте крышку на подставку.


ВНИМАНИЕ!

• Ничего не устанавливайте в верхней части (отверстие крышки) модуля беспроводной ЛВС. При отсутствии теплоотвода в процессе эксплуатации изделия могут возникнуть нарушения в его работе.

• Запрещается использовать удлинитель USB. Из-за падения напряжения могут возникать эксплуатационные ошибки.

Примечание.

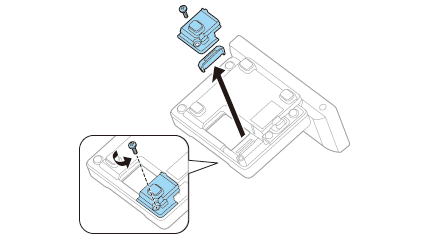

При необходимости установите разделители в зависимости от длины модуля беспроводной ЛВС.
