1

غطاء بكرة الورق

قم بفتح هذا الغطاء عند تثبيت بكرة الورق أو استبدالها.

2

مؤشر اللوحة LED

مؤشر الطاقة LED: يضيء عند تشغيل الطابعة.

مؤشر الخلل LED:
تشغيل: يشير إلى عدم إتاحة الطابعة مؤقتًا في حالة وقوع خطأ مثل عدم وجود بكرة ورق مثبتة أو فتح غطاء بكرة الورق.
الوميض: يشير إلى وقوع خطأ مثل انقطاع الطاقة, ولإزالة هذا النوع من الخطأ, يتعين عليك إيقاف تشغيل الطابعة ثم إعادة تشغيلها مرة أخرى.

مؤشر الورق LED: يضيء ليشير إلى خروج الورق.

3

اللاحقة NFC

يتم طباعة العلامة هنا لتشير إلى وضع لاحقة NFC. لإنشاء اتصال مع جهاز NFC، قم بوضع الجهاز بالقرب من هذه العلامة.
للاطلاع على تفاصيل الوظائف التي تستخدم لاحقة NFC، يُرجى الرجوع إلى Technical Reference Guide (دليل المرجع الفني).

4

ذراع فتح الغطاء

قم بتشغيل هذا الذراع لفتح غطاء بكرة الورق.

5

زر التغذية

اضغط على هذا الزر مرة واحدة لتغذية بكرة الورق لسطر واحد. واضغط مع الاستمرار على هذا الزر لاستمرار تغذية بكرة الورق.

6

مفتاح الطاقة

يعمل هذا المفتاح على تشغيل الطابعة أو إيقاف تشغيلها.

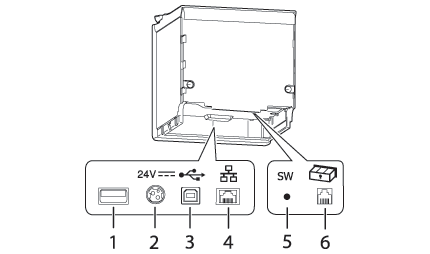

1

موصل USB

لا تستخدم هذا الموصل سوى مع المنتجات الاختيارية مثل وحدة شبكة LAN اللاسلكية أو شاشة العملاء.

2

موصل الإمداد بالتيار

يعمل على توصيل كبل التيار المباشر بمحول التيار المتردد.

3

موصل USB (نوع B)

يوصِّل كبل USB للتوصيل بأجهزة كمبيوتر.

4

موصل الإيثرنت

يعمل على توصيل كبل شبكة LAN من النوع 10BASE-T/100BASE-TX.

5

زر ورقة الحالة

يستخدم هذا الزر في طباعة ورقة الحالة على الواجهات أو بدء الإعدادات على الواجهات.

6

موصل فتح الدرج

يعمل على توصيل الكبل النمطي بدرج الأوراق.
