1

Cubierta del rollo de papel

Abra esta cubierta cuando instale o sustituya el rollo de papel.

2

LED del panel

LED de alimentación: Se ilumina cuando la impresora está encendida.

LED de error:
Encendido: Indica que la impresión no está disponible temporalmente cuando ocurre un error como, por ejemplo, cuando no se ha instalado ningún rollo de papel o cuando la cubierta del rollo de papel está abierta.
Intermitente: Indica que se ha producido un error como, por ejemplo, un fallo de alimentación. Para eliminar este tipo de error, deberá apagar y volver a encender la impresora.

LED de papel: Se enciende cuando no hay papel.

3

Etiqueta NFC

Se imprime una marca aquí para indicar la posición de la etiqueta NFC. Para establecer la comunicación con un dispositivo NFC, acerque el dispositivo a esta marca.
Para obtener detalles acerca de las funciones que utilizan la etiqueta NFC, consulte el manual Technical Reference Guide.

4

Palanca de apertura de la cubierta

Accione esta palanca para abrir la cubierta del rollo de papel.

5

Botón de alimentación de papel

Si lo pulsa una vez, se introducirá el rollo de papel para una línea. Mantenga pulsado este botón para continuar introduciendo el rollo de papel.

6

Interruptor de alimentación

Este interruptor enciende y apaga la impresora.

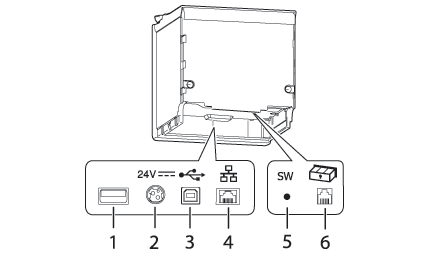

1

Conector USB

Utilícelo solo para productos como la unidad LAN inalámbrica o la pantalla del cliente.

2

Conector de suministro eléctrico

Conecta el cable de CC para el adaptador de CA.

3

Conector USB (tipo B)

Permite conectar el cable USB para conectar ordenadores.

4

Conector Ethernet

Permite conectar el cable LAN 10BASE-T/100BASE-TX.

5

Botón de hoja de estado

Utilice este botón para imprimir una hoja de estado acerca de las interfaces o inicializar la configuración sobre las interfaces.

6

Conector para apertura de caja

Conecta el cable modular para la caja.
