1

Couvercle du rouleau de papier

Ouvrez ce couvercle pour installer le rouleau de papier ou pour le remplacer.

2

LED du panneau

LED Alimentation : S’allume lors de la mise sous tension de l’imprimante.

LED Erreur :
Allumée : Indique que l'impression est temporairement indisponible lorsqu'une erreur est survenue, par exemple si aucun rouleau de papier n'est installé ou si le couvercle du rouleau de papier est ouvert.
Clignotante : Indique une erreur, par exemple une panne de courant. Pour effacer ce type d'erreur, vous devez éteindre l'imprimante puis la rallumer.

LED Papier : Indique un manque de papier si allumée.

3

Étiquette NFC

Une marque est imprimée ici pour indiquer la position de l'étiquette NFC. Pour établir la communication avec un appareil NFC, placez l'appareil à proximité de cette marque.
Pour plus d'informations sur les fonctions qui utilisent l'étiquette NFC, consultez le Technical Reference Guide.

4

Levier d’ouverture du couvercle

Utilisez ce levier pour ouvrir le couvercle du rouleau de papier.

5

Bouton Avancer

Appuyez une fois sur ce bouton pour faire avancer le rouleau de papier pour une ligne. Maintenez ce bouton enfoncé pour continuer à faire avancer le rouleau de papier.

6

Bouton d'alimentation

Ce bouton met l'imprimante sous/hors tension.

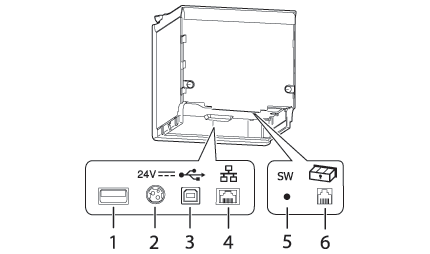

1

Connecteur USB

Utilisez-les uniquement pour les produits optionnels tels que l'unité réseau local sans fil ou l'afficheur client.

2

Connecteur d'alimentation électrique

Pour brancher le câble CC de l'adaptateur secteur.

3

Connecteur USB (Type B)

Connecte le câble USB pour raccordement aux ordinateurs.

4

Connecteur Ethernet

Se connecte au câble LAN 10BASE-T/100BASE-TX.

5

Bouton de feuille d'état

Utilisez ce bouton pour imprimer une feuille d'état sur les interfaces ou initialiser les paramètres des interfaces.

6

Connecteur tiroir-caisse

Se connecte au câble modulaire pour le tiroir-caisse.
