1

紙卷蓋

放入或更換紙卷時，請打開紙卷蓋。

2

面板 LED

電源 LED：打印機啟動後會亮起。

Error（錯誤）指示燈：
亮起：代表出錯（如無紙卷或紙卷蓋打開）而打印機暫時不可用。
閃爍：說明出現錯誤如電源故障。為消除此類錯誤，需要先關閉打印機，然後重新啟動。

紙張 LED：亮起說明打印機缺紙。

3

NFC 標籤

此處印刻的標記表示 NFC 標籤的位置。如要與 NFC 裝置建立通訊，請將裝置靠近此標記。
關於使用 NFC 標籤的功能，請參照 Technical Reference Guide。

4

開蓋杆

操作開蓋杆，打開紙卷蓋。

5

進紙按鈕

按下進紙按鈕，送入一行紙卷。按住該按鈕，繼續送入紙卷。

6

電源開關

該開關用於打開/關閉打印機。

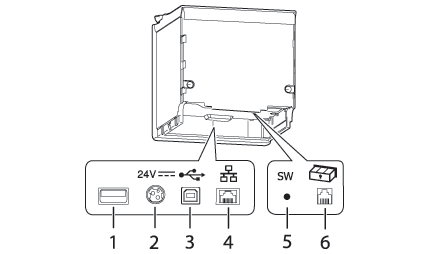

1

USB 插孔

僅用於無線 LAN 裝置或客戶顯示器等選購品。

2

電源連接器

用於連接 DC 連接線與 AC 適配器。

3

USB 插孔（B 型）

用於連接 USB 連接線與電腦。

4

乙太網連接器

用於連接 10BASE-T/100BASE-TX LAN 線。

5

狀態頁按鈕

該按鈕用於打印用戶介面上的狀態頁，或初始化用戶介面上的設定。

6

抽屜彈出接頭

用於連接模組化連接線與現金抽屜。
