1

Nắp khay giấy cuộn

Mở nắp này khi tải hoặc thay thế giấy cuộn.

2

Bảng điều khiển LED

Đèn LED nguồn: Sẽ sáng lên khi máy in mở.

Đèn LED báo lỗi:
Bật Báo việc in tạm thời không khả dụng khi có lỗi xảy ra chẳng hạn như chưa tải giấy cuộn vào hoặc nắp khay giấy cuộn mở.
Nhấp nháy: Báo lỗi như là mất điện. Để xóa loại lỗi này, bạn cần phải tắt máy in và sau đó mở lại.

Đèn LED chỉ thị Giấy: Bật thì báo một tờ giấy đẩy ra.

3

Thẻ NFC

Nhãn được gắn ở đây cho biết vị trí của thẻ NFC. Để thiết lập kết nối với thiết bị NFC, đưa thiết bị lại gần với nhãn này.
Để biết chi tiết về chức năng sử dụng thẻ NFC, xem ở Technical Reference Guide.

4

Cần gạt mở nắp

Điều khiển cần gạt này để mở nắp khay giấy cuộn.

5

Nút Feed

Nhấn nút này một lần để nạp giấy cuộn thành một dòng. Nhấn và giữ nút này để tiếp tục nạp giấy cuộn.

6

Công tắc nguồn

Công tắc này dùng để bật hoặc tắt máy in.

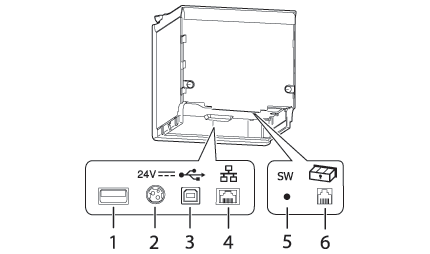

1

Đầu nối USB

Chỉ sử dụng dành cho các sản phẩm tùy chọn như là thiết bị mạng LAN không dây hoặc màn hình khách hàng.

2

Đầu nối cung cấp điện

Kết nối cáp DC cho bộ điều hợp AC.

3

Đầu nối USB (Loại-B)

Kết nối cáp USB để kết nối với máy tính.

4

Đầu nối Ethernet

Kết nối cáp LAN có tốc độ 10BASE-T/100BASE-TX.

5

Nút tình trạng tờ

Sử dụng nút này để in một tờ trên giao diện hoặc khởi tạo các thiết lập trên giao diện.

6

Đầu nối ngăn kéo gạt

Kết nối cáp mô-đun với ngăn kéo đựng tiền.
