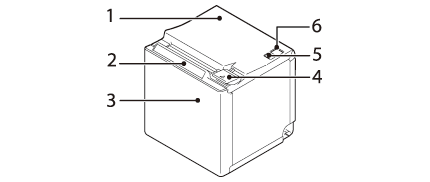

1

Couvercle du rouleau de papier

Ouvrez ce couvercle pour installer le rouleau de papier ou pour le remplacer.

2

LED du panneau

LED Alimentation : S’allume lors de la mise sous tension de l’imprimante.

LED Erreur :
Allumée : Indique que l'impression est temporairement indisponible lorsqu'une erreur est survenue, par exemple si aucun rouleau de papier n'est installé ou si le couvercle du rouleau de papier est ouvert.
Clignotante : Indique une erreur, par exemple une panne de courant. Pour effacer ce type d'erreur, vous devez éteindre l'imprimante puis la rallumer.

LED Papier : Indique un manque de papier si allumée.

3

Étiquette NFC

Une marque est imprimée ici pour indiquer la position de l'étiquette NFC. Pour établir la communication avec un appareil NFC, placez l’appareil à proximité cette marque.
Pour plus de détails sur les fonctions utilisant l'étiquette NFC, consultez le Technical Reference Guide.

4

Levier d’ouverture du couvercle

Utilisez ce levier pour ouvrir le couvercle du rouleau de papier.

5

Bouton Avancer

Appuyez une fois sur ce bouton pour faire avancer le rouleau de papier pour une ligne. Maintenez ce bouton enfoncé pour continuer à faire avancer le rouleau de papier.

6

Bouton d'alimentation

Ce bouton met l'imprimante sous/hors tension.

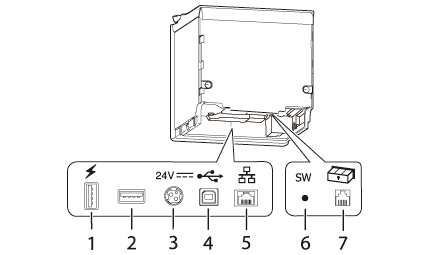

1

Connecteur USB pour le chargement

Connecteur dédié pour charger des appareils intelligents et des périphériques USB. Vous pouvez charger avec l'imprimante allumée ou éteinte, à condition que le câble d'alimentation soit branché.

ATTENTION :

Il peut être difficile de débrancher certains types de câble USB. Ne tirez pas avec force sur le câble, sinon le connecteur USB et le câble USB pourraient être endommagés. Contactez votre revendeur en cas de problème.

2

Connecteur USB

Utilisez-les uniquement pour les produits optionnels tels que l'unité réseau local sans fil ou l'afficheur client.

ATTENTION :

Il peut être difficile de débrancher certains types de câble USB. Ne tirez pas avec force sur le câble, sinon le connecteur USB et le câble USB pourraient être endommagés. Contactez votre revendeur en cas de problème.

3

Connecteur d'alimentation électrique

Pour brancher le câble CC de l'adaptateur secteur.

4

Connecteur USB (Type B)

Connecte le câble USB pour raccordement aux ordinateurs.

5

Connecteur Ethernet

Permet de connecter le câble 10BASE-T/100BASE-TX LAN.

6

Bouton de feuille d'état

Utilisez ce bouton pour imprimer une feuille d'état sur les interfaces ou initialiser les paramètres des interfaces.

7

Connecteur tiroir-caisse

Se connecte au câble modulaire pour le tiroir-caisse.
