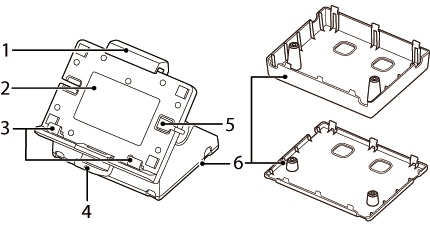

Nombres de las piezas
|
1 |
Pieza deslizante |
Deslice esta pieza para proteger la tableta. |
|
2 | Soporte |
Superficie para instalar la tableta. |
|
3 |
Brazos inferiores |
Ajústelos conforme al tamaño de la tableta. |
|
4 |
Palanca delantera |
Utilícela cuando gire el soporte. |
|
5 |
Orificio para el cable |
Orificio por donde dirigir el cable de carga para la tableta. |
|
6 |
Cubierta inferior |
Hay dos tamaños disponibles, A y B, para los diferentes tamaños de tabletas. |
|
7 |

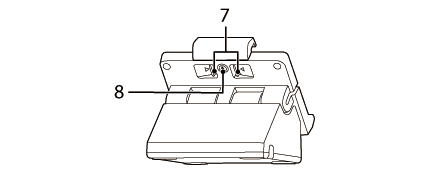

Palanca trasera |
Utilícela cuando acople/desacople la tableta. |
|
8 |
Cerradura |
Cuando está echada, la palanca trasera se bloquea en su posición. |

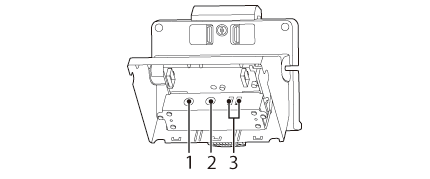

Conector
|
1 |
Conector de entrada de alimentación |
Permite conectar el cable de CC del adaptador de CA. |
|
2 |
Conector de salida de alimentación |
Permite conectar el cable de conexión de alimentación. |
|
3 |
Conector USB |
Conecte el cable USB desde el dispositivo. La capacidad total del suministro eléctrico es de 2,6 A, y 2,1 A Individualmente.
 PRECAUCIÓN:Puede ser difícil desconectar algunos tipos de cable USB. No tire del cable a la fuerza; de lo contrario, podría dañar el conector USB y el cable USB. Póngase en contacto con su distribuidor si tiene algún problema. |
