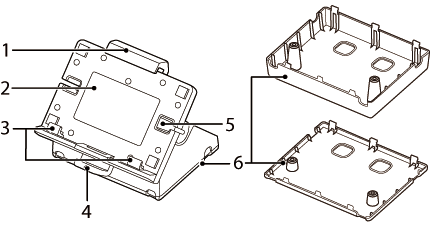

Noms des pièces
|
1 |
Glissière |
Faites-la coulisser pour fixer la tablette. |
|
2 | Support |
Surface de montage de la tablette. |
|
3 |
Bras inférieurs |
Réglez-les en fonction de la taille de la tablette. |
|
4 |
Levier avant |
Utilisez-le lors de la rotation du support. |
|
5 |
Trou de câble |
Trou pour l'acheminement du câble de recharge de la tablette. |
|
6 |
Couvercle inférieur |
Il existe deux tailles, A et B, s'adaptant à plusieurs tailles de tablettes. |
|

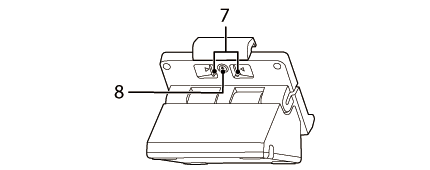

7 |
Levier arrière |
Utilisez-le lorsque vous fixez/détachez la tablette. |
|
8 |
Verrou |
Permet de verrouiller le levier arrière en place. |

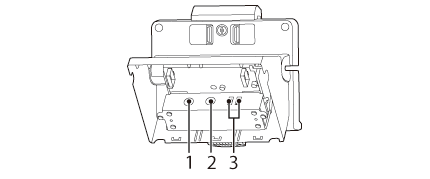

Connecteurs
|
1 |
Connecteur d'entrée d'alimentation |
Permet de brancher le câble CC de l'adaptateur secteur CA. |
|
2 |
Connecteur de sortie d'alimentation |
Permet de brancher le câble de raccordement à l'alimentation. |
|
3 |
Connecteur USB |
Permet de brancher le câble USB de l'appareil. La capacité de l'alimentation électrique est de 2,6 A au total et de 2,1 A individuellement.
 ATTENTION :Il peut être difficile de débrancher certains types de câble USB. Ne tirez pas avec force sur le câble, sinon le connecteur USB et le câble USB pourraient être endommagés. Contactez votre revendeur en cas de problème. |
