Inizio > Componenti > Componenti

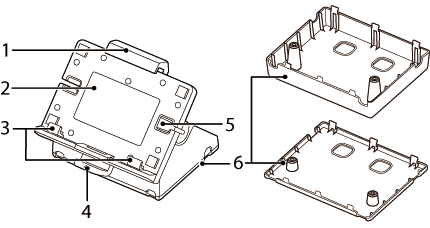

Componenti
|
1 |
Dispositivo di scorrimento |
Farlo scorrere per fissare il tablet. |
|
2 | Supporto |
Superficie di montaggio del tablet. |
|
3 |
Bracci inferiori |
Regolare in base alle dimensioni del tablet. |
|
4 |
Leva anteriore |
Azionare durante la rotazione del supporto. |
|
5 |
Foro per cavo |
Foro per la disposizione del cavo di carica per il tablet. |
|
6 |
Copertura inferiore |
Sono disponibili due dimensioni, A e B, in base alle varie dimensioni del tablet. |
|
7 |

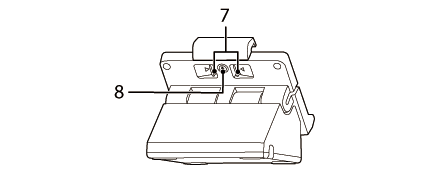

Leva posteriore |
Azionare durante il montaggio/lo smontaggio del tablet. |
|
8 |
Blocco |
Se bloccato, la leva posteriore viene bloccata in posizione. |

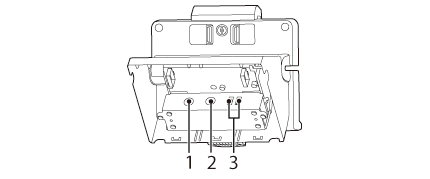

Connettore
|
1 |
Connettore di ingresso alimentazione |
Collega il cavo CC dell’adattatore CA. |
|
2 |
Connettore di uscita alimentazione |
Collega il cavo di collegamento alimentazione. |
|
3 |
Connettore USB |
Collega il cavo USB dal dispositivo. La capacità di alimentazione è di 2,6 A in totale e 2,1 A individualmente.
 ATTENZIONE:Potrebbe essere difficile scollegare alcuni tipi di cavi USB. Non tirare il cavo con forza eccessiva per evitare di danneggiare il connettore USB e il cavo USB. In caso di difficoltà rivolgersi al proprio rivenditore. |
