Branchement des câbles

Raccordez l'adaptateur secteur et le câble d'interface aux connecteurs.

AVERTISSEMENT :

Assurez-vous d’utiliser l’adaptateur secteur spécifié [PS-180 (modèle : M159E)] uniquement. L’utilisation d’un autre adaptateur secteur peut entraîner un incendie ou une décharge électrique.

1. Retirez le couvercle s'il est fixé.
   Dépose des capots (arrière et bas)

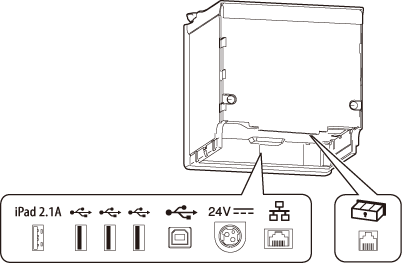

2. Raccordez l'adaptateur secteur et le câble d'interface aux connecteurs sur le bas de l'imprimante.

Pour plus d’informations sur les types de connecteurs, reportez-vous à la section Connecteurs.


Remarque :

• En cas d’utilisation de l’unité de réseau local sans fil en option, raccordez l’unité au connecteur USB (Type A).

• En cas d’utilisation de l’afficheur client en option (DM-D30), raccordez le câble USB au connecteur USB (Type A).

3. Remettez le couvercle en place.
   Selon les positions de fixation des capots, il est possible que la position d’éjection du papier change.
   Fixation des capots (arrière et bas)

4. Connectez le câble d’interface à votre appareil, tel qu’une tablette ou un ordinateur.

5. Branchez la prise du câble secteur sur une prise de courant.

AVERTISSEMENT :

• N'insérez jamais la fiche du câble d'alimentation CA dans une prise qui ne respecte pas la tension d'entrée de l'adaptateur secteur CA. Procéder ainsi peut endommager l'imprimante.

• Si une défaillance se produit, éteignez immédiatement l'alimentation de l'imprimante et débranchez le câble d'alimentation CA de la prise.
